多数钣金企业需将SolidWorks中的钣金模型导出为DWG或DXF格式以用于加工。本文探讨一种高效便捷的方法，详细介绍如何批量导出单实体及多实体钣金件的展开图，支持直接生成DWG与DXF文件，提升生产准备效率，简化流程，适用于大规模钣金制造场景。

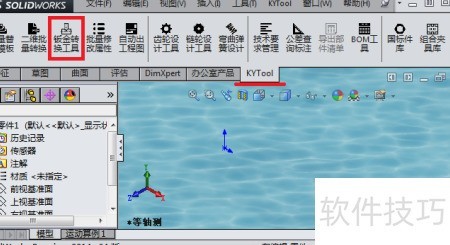

1、 启动SolidWorks软件，加载已安装的国内第三方插件KYTool中的钣金转换功能，具体操作界面所示。

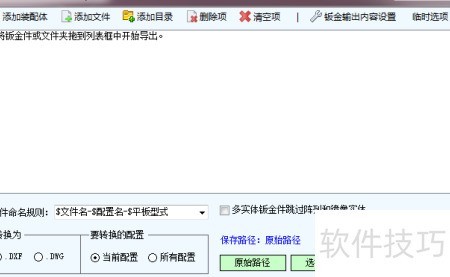

2、 打开凯元钣金批量导出DWG/DXF工具界面，将需转换的钣金文件或文件夹拖入上方列表框，也可通过左上角菜单选取装配体，支持导入单个文件、整个文件夹或当前已打开的装配体。
3、 钣金输出设置涵盖几何体、隐藏边线、折弯线、草图处理、共面合并、库特征、成型刀具及边界框（SW2013之前版本不支持），具体所示。
4、 可自定义输出的DWG和DXF展开图文件命名规则，支持源文件名、配置名与平板形式名的任意组合；若仅转换当前配置，可省略配置名；若仅有一种平板型式，可不包含平板型式名。
5、 可选择将钣金件输出为DWG或DXF格式，指定保存路径，支持原路径或自定义新路径，并可设置是否跳过多实体中镜像与阵列的平板展开形式。
6、 设置完毕后，点击按钮，程序将自动逐项导出，过程中显示进度条，支持随时中止操作。

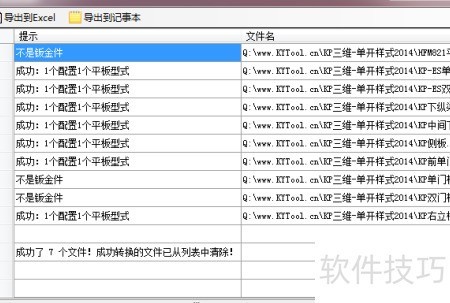

7、 转换完成后，可查看输出结果，包括成功转换的文件、实体和配置数量，以及失败的数量与具体原因。针对失败项，可根据原因决定重试或跳过，具体信息所示。
8、 进入保存目录，检查导出的DWG或DXF文件。
9、 查看生成文件是否符合需求。
