使用CASS软件批量插入分幅图时，部分图幅可能出现偏移，现与大家共同探讨解决方法。

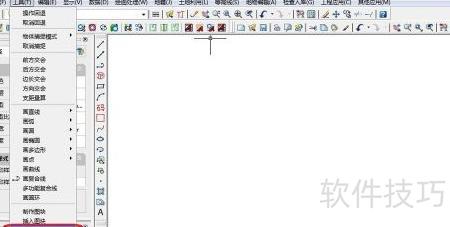

1、 在菜单中选择批量插入图块功能。

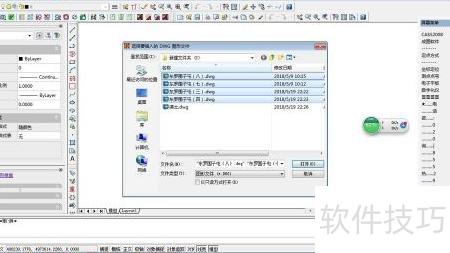

2、 打开DWG文件选择对话框，定位分幅图目录，选取需批量插入的图形文件。

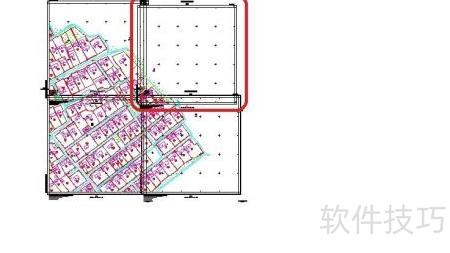

3、 选择文件后点击打开，批量插入所有图纸，可见右上角分幅图存在明显偏移。

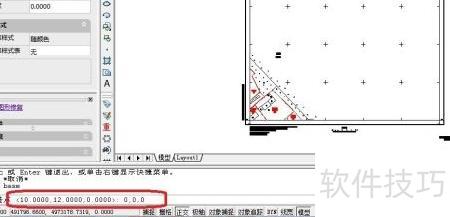

4、 打开右上角的分幅图文件，命令行输入base，发现当前插入基点非0,0,0，将其修改为0,0,0后回车确认，完成基点调整并保存该分幅图文件。

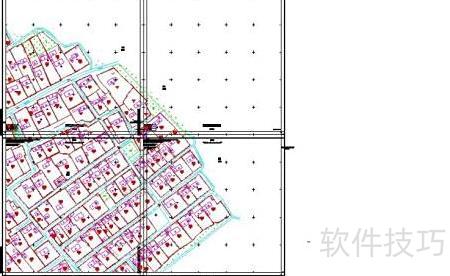

5、 重新批量插入这些分幅图后，拼接效果准确无误。
6、 若逐幅按原始坐标粘贴，即使基点插入有误，也不会出现上述问题。
