S7-200 SMART与S7-1200之间采用TCP通信方式，可在S7-1200中调用相关功能块实现数据交互。
1、 T-block指令（包括TCON、TDISCON、TSEND、TRCV）在S7-200 SMART中通过调用Open User实现通信功能，用于建立、断开连接及数据的发送与接收，支持灵活的网络通信配置。
2、 通信库指令包括建立连接、断开连接、发送数据和接收数据等操作，用于实现设备间的网络数据交互与控制功能。
3、 发送与接收指令需一一对应，成对执行。
4、 在TIA V13 SP1 Upd 9软件的Portal界面中新建一个项目。
5、 添加硬件设备并为PLC命名

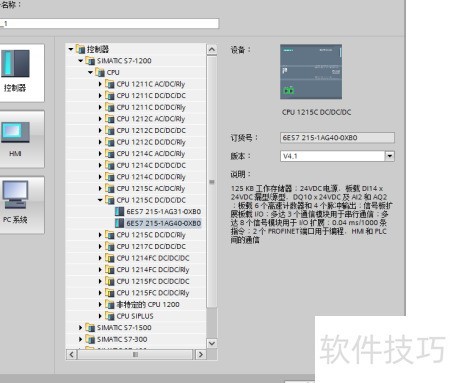

6、 进入项目视图，在项目树中双击添加新设备，从对话框中选择所用的S7-1200 CPU，将其添加至机架，并命名为PLC_1，1所示。

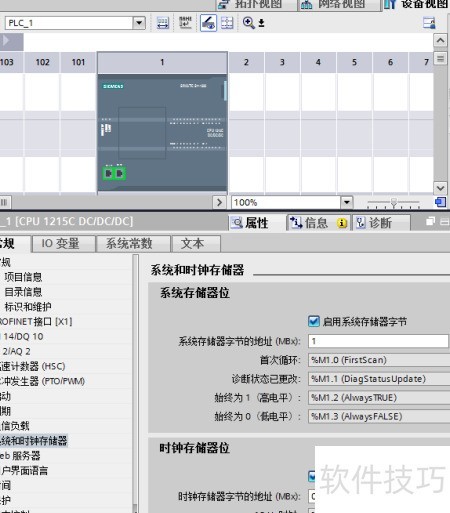

7、 开启时钟位功能
8、 为便于编程，采用CPU属性中的时钟位进行定义，具体方式如下所示。

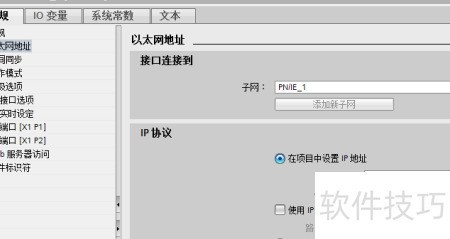

9、 为PROFINET通信端口配置相应的以太网地址。
10、 在设备视图中，点击CPU上标示PROFINET通信端口的绿色方块，下方将显示该接口的属性设置。在以太网地址区域，为S7-1200 CPU配置IP地址为192.168.0.100，子网掩码设为255.255.255.0，具体操作3所示。
11、 在S7-1200中调用建立连接指令时，依次进入项目树中的PLC_1、程序块和OB1主程序，从右侧指令菜单的通信类别下选择开放式用户通信，插入TCON指令，并按照图4所示配置相关连接参数，完成通信设置。
12、 建立全局数据块并定义变量以实现数据交换

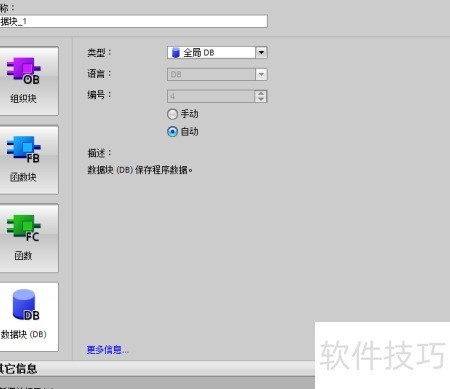

13、 在项目树中依次展开 PLC_1 和程序块，选择添加新块，创建一个全局数据块，类型选为数据块，确认后即可生成，具体操作5所示。

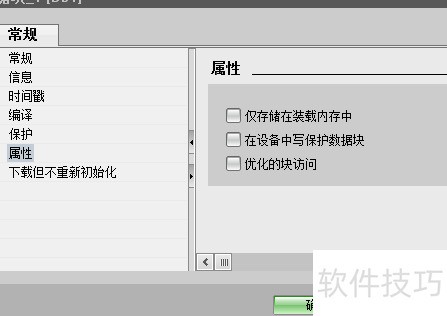

14、 在项目树中依次展开PLC_1与程序块，选中生成的数据块_1（DB4），右键点击属性，取消勾选优化的块访问选项，操作6所示。
15、 双击打开数据块_1（DB4），设置包含10个发送字节和10个接收字节的数组，完成定义后编译该数据块，最终效果7所示。

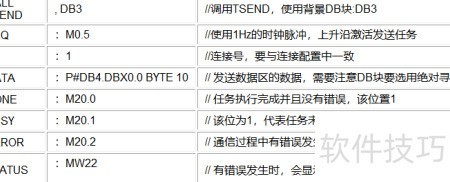

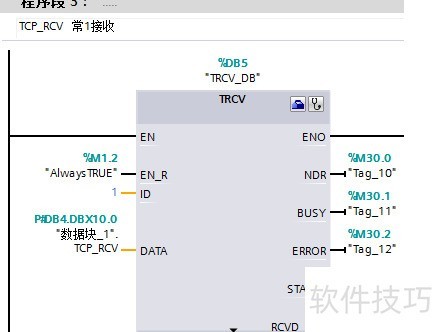

16、 在OB1中调用TSEND与TRCV实现数据收发功能。
17、 指令块的位置与调用方式可参照TCON指令，具体调用效果见图8。
18、 S7-200 SMART编程及服务器端配置开发

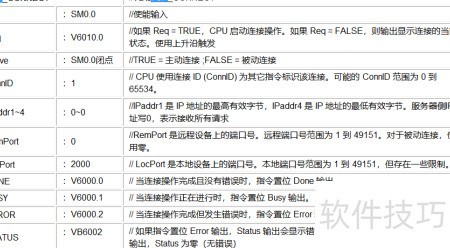

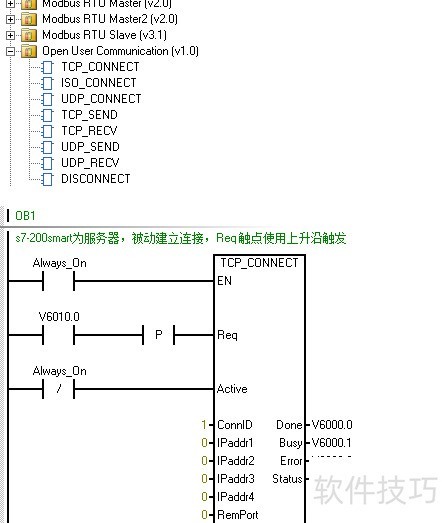

19、 打开STEP 7 Micro/WIN SMART软件，进入项目树中的指令树，展开库目录，选择Open User Communication，然后调用TCP_CONNECT指令，具体操作可参考图9所示步骤。

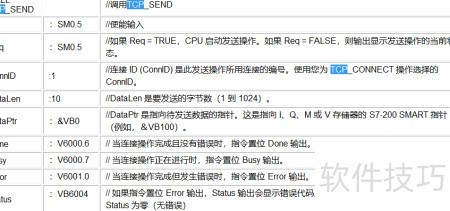

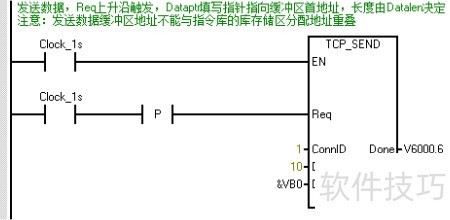

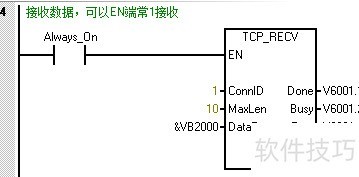

20、 调用TCP_SEND与TCP_RCV指令，具体操作10所示。

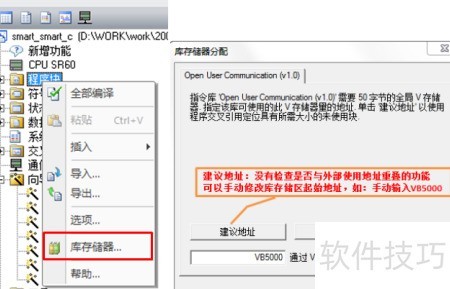

21、 按图11所示划分库存储区域。

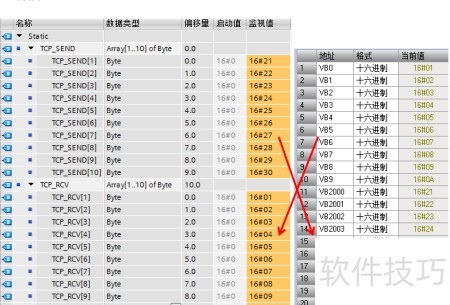

22、 通信反馈
