数据图是一种专为BI与SCADA应用设计的新型控件，能够以彩色表格形式直观呈现各类数据。其数据源可来自GridWorX服务器或BI服务器中配置的数据集，支持跨平台使用，全面兼容WebHMI、MobileHMI及KPIWorX等产品，适用于多种应用场景，提升数据展示与分析效率。
1、 在创建数据图表前，需先确认已在AnalytiX-BI或GridWorX服务器中配置好数据源。本示例将采用GridWorX服务器数据库中的样例数据源进行演示，确保数据连接正常后方可继续后续操作。
2、 启动GraphWorX64软件。
3、 进入控件选项卡，点击选择数据图表功能。
4、 在空白画布上点击即可添加数据图表控件。
5、 若功能区中未显示数据关系图选项，请先选择数据关系图，确保其功能区处于可用状态，具体可参考图1所示界面布局。
6、 图1展示数据图表的配置功能区域布局
7、 点击数据源图标（位于分割按钮上方）以打开数据浏览器。
8、 依次打开我的电脑，进入数据连接，选择数据库中的 SQL Server，找到 Northwind，再进入数据源，点击趋势选项，最后确认并点击确定按钮完成操作。

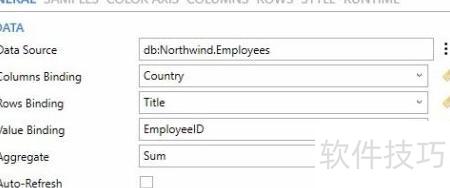

9、 展开数据源列表，将时间列设为横向绑定，日期列设为纵向绑定，数值列作为值绑定，具体参见图2所示。
10、 图2：设置关联
11、 可调整颜色、水平与垂直轴的显示位置，并从预设配色方案中选择。
12、 运行时查看数据库中的数据（3所示）
13、 图3展示了程序运行时的数据结构关系图。
14、 高级设置
15、 点击功能区的配置按钮，或在配置模式下双击热图，即可开启高级设置。
16、 在General选项卡中，除功能区设置外，还可设定用于生成示例数据的聚合方式。若服务器支持运行时更新，可开启自动刷新以实时处理变化。用户可选择留空水平或垂直绑定，此时数据图表将仅显示单行或单列示例数据。
17、 图4：数据设置

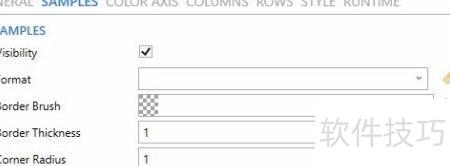

18、 在样本标签页中，可自定义示例值的数字格式。若实际示例数值不如颜色重要，建议在数据图中隐藏示例标签，此举能显著提升性能，具体效果可参考图5所示。
19、 图5：配置示例
20、 可配置示例样式，若需大量样本，建议将样本边界厚度设为零。

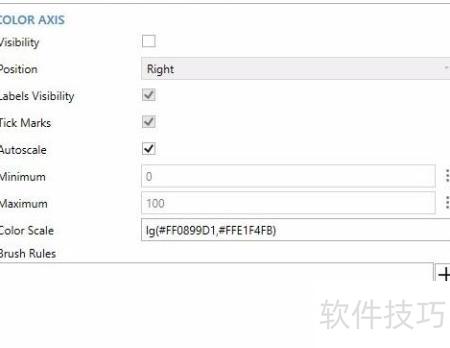

21、 可对三个坐标轴分别设置标签和刻度的显示与否、位置及可见性。颜色轴 additionally 支持设定最小值和最大值，数值可为静态数字或动态数据源，具体6所示。
22、 图6：颜色轴设置

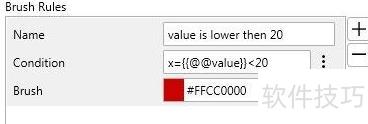

23、 每个样本的颜色根据颜色轴设定的比例尺自动计算，也可通过自定义规则指定。两种方式可同时使用，且自定义规则优先于比例尺。例如，可在数据图表中加入特定规则（7所示），以实现更精确的颜色控制与视觉表达效果。
24、 图7：个性化规则设置

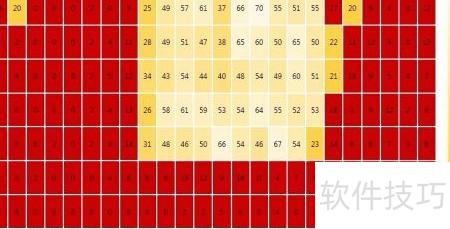

25、 运行时，数值低于20的样本将显示为红色（8所示）。添加示例规则时，点击规则列表右侧的小矩形，从弹出菜单中选择相应选项即可。
26、 图8：自定义规则的运用示例

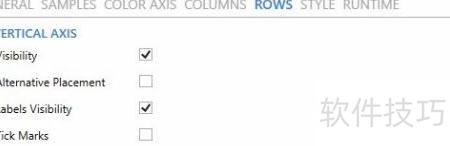

27、 当水平轴标签出现重叠时，可通过设置标签角度属性来旋转标签，避免遮挡（9所示）。
28、 图9：行列布局示意图
29、 Data Diagram虽主要用于可视化分类与聚合样本（类似列联表），但其应用远不止于此。通过灵活调整，可适用于多种创新场景。图10至图12展示了其多样化的实际应用示例，体现了强大的可扩展性与表现力。

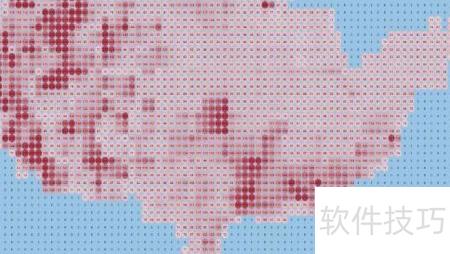

30、 图10：美国地图显示测量值分布情况

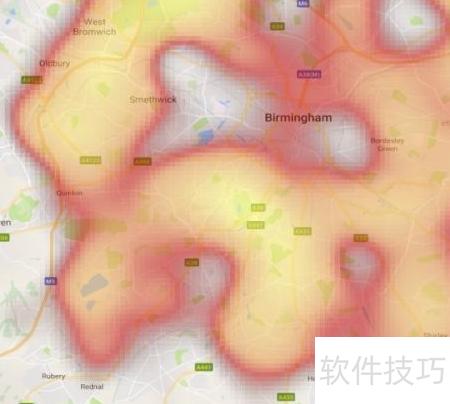

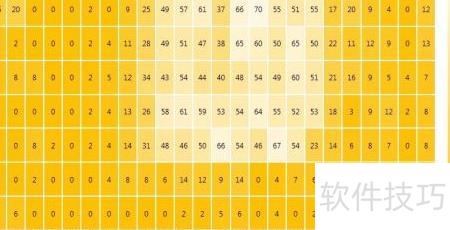

31、 图11为静态地图上方叠加的数据分布图。
32、 图12 展示数据图表在动态图例与统计分析中的应用
