    探头时间偏差校正(去偏移)

    1、 将两个不同探头同时接入同一快速边沿信号,测量其时间偏差,再通过垂直菜单中的去偏斜功能,根据测得数值进行调节,使两者信号对齐一致。

    2、 对于SPI、I2C等低速总线或相同探头,若时序要求不高,可无需调整。

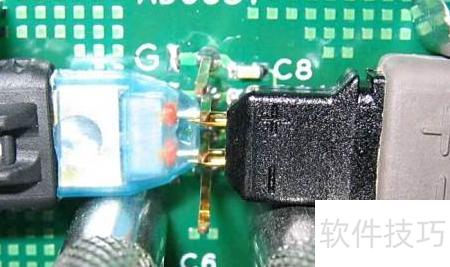

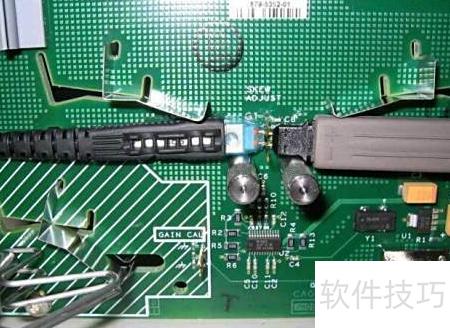

    3、 细节连接见下图,请确保接触良好。

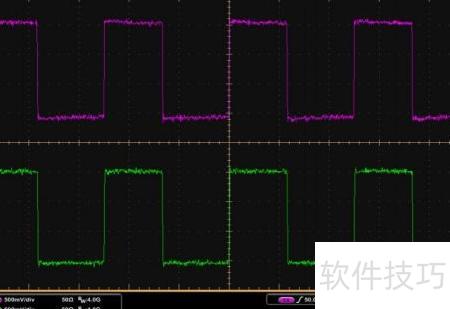

    4、 连接完成后,进入主界面观察信号同步差异,所示Ch3与Ch4。

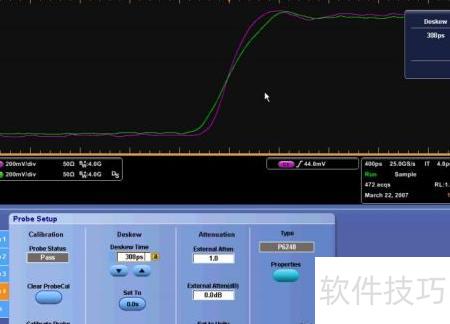

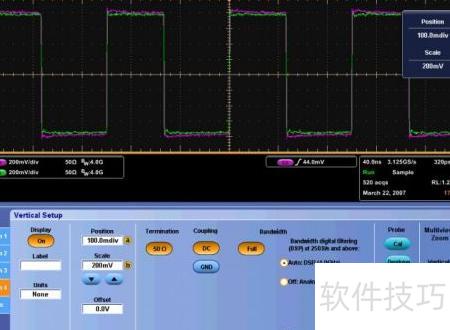

    5、 进入Vertical菜单,选择Vertical setup,对相应通道进行去偏斜调整。

    6、 在第五步基础上,将去偏斜时间设为0秒以达到同步状态。
