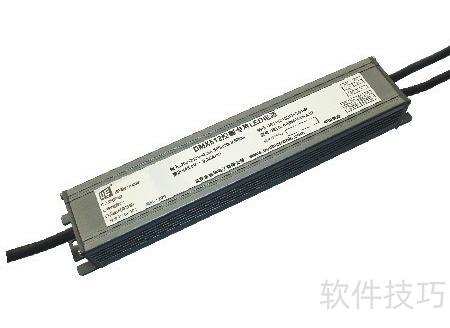

LED驱动电源的性能直接影响灯具的稳定性和使用寿命。由于LED具有需恒流供电的特性，只有通过稳定的电流驱动，才能确保其亮度均匀、持续可靠地工作，这正是电源设计的关键所在。
1、 可以说，LED驱动电源的性能直接关系到灯具的稳定性和使用寿命。作为专业人员深知，只有采用恒流驱动方式，才能确保LED亮度均匀，实现持久稳定的发光效果。
2、 先探讨一下TL431常见的几种恒流实现方法。
3、 单个TL431构成的恒流源电路
4、 该电路结构简单，通过431提供的2.495V基准实现恒流，并限制LED压降，具备明显优势的同时也存在相应不足。
5、 电路结构简洁，所需元件少，制造成本低；得益于TL431高精度基准电压，配合高精度电阻R12和T13，可实现较高的恒流控制精度。
6、 因TL431基准电压为2.5V，恒流采样电路功耗较高，不适用于大电流输出电源设计。
7、 单路TL431恒流源优化电路设计
8、 该电路利用TL431提供的2.495V基准电压实现恒流控制。与前述电路相比，优化了电流采样部分，降低了其所需电压。通过合理配置R12、R13和R14的阻值，可有效调节并限制LED两端的电压降，提升整体效率与稳定性。
9、 电路结构简洁，所需元件少，成本低廉。相比前一种设计，大幅降低了取样电阻的功耗，恒流精度高，解决了空载失效的问题。即使个别LED发生击穿，系统也能自动调节输出电压，确保稳定运行。
10、 输出空载时电压会上升，其幅度取决于电流采样电路电阻与R12、R13阻值之比。
