数控车床坐标系详解
1、 机床坐标系的定义说明
2、 为确定机床运动方向与位移量，需在其上设定一个基准坐标系，称为机床坐标系。
3、 机床坐标系是为确定工件位置、运动部件的特定位置（如换刀点、参考点）及运动范围（如行程限界、保护区域）而设定的固定几何坐标系，属于机床本身固有的基准坐标系统。
4、 机床原点与参考点的定义及区别
5、 机床原点，也称机械原点，是机床坐标系的基准起点。该位置由机床制造商在设计时确定，通常固定不变，用户不可随意更改。它并非实际存在的物理点，而是一个理论定义点，作为工件坐标系、编程坐标系及机床参考点的共同基准，对加工精度和坐标定位起着关键作用。
6、 机床参考点是增量式测量方式的数控机床特有的一种固定位置，用于体现机床原点，属于硬件设定点。由于采用相对式编码器的电机无法保存原点信息，每次启动后需执行回零操作，通过运动部件触碰限位开关上的挡块，从而重新确定参考点的准确位置。
7、 数控机床坐标系的设定方法

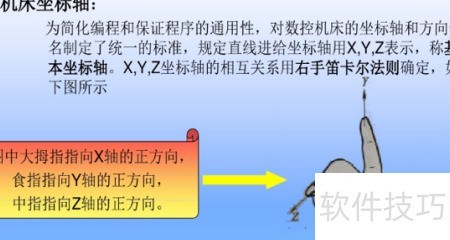

8、 机床坐标轴遵循右手定则原则
9、 确定坐标系的方法与步骤
10、 刀具运动、工件固定为基本原则。
11、 采用右手直角笛卡尔坐标系规定机床坐标系。
12、 确定坐标轴方向与位置
13、 垂直轴
14、 通常将产生切削力的主轴轴线方向定为Z轴，该方向与主轴轴线平行；在工件旋转的机床上，Z轴方向与工件轴线保持一致。
15、 横轴
16、 X轴沿水平方向，通常处于与工件装夹面平行的平面内，垂直于Z轴，在车床上对应刀架的径向进给方向。
17、 纵轴
18、 Y轴与X轴、Z轴共同构成右手定则的笛卡尔坐标系，在普通车床上通常作为虚拟轴存在，实际并无Y轴。
19、 确定坐标轴的方法与步骤
20、 先定Z轴，再定X轴，最后确定Y轴。
21、 Z轴位置
22、 平行于机床主轴的刀具运动方向定义为Z轴。
23、 主轴是驱动切削动作的关键旋转轴，如铣床、钻床、镗床的刀具轴及车床的工件夹持轴。
24、 当机床具备多个主轴时，应选择垂直于工件装夹面的主轴作为Z轴。
25、 当机床无主轴时，以垂直于工件装卡工作台面的直线作为Z轴。
26、 刀具远离工件的方向定义为正方向。
27、 横坐标
28、 X轴呈水平方向，垂直于Z轴，且与工件装夹平面保持平行。
29、 工件旋转的机床，如车床、磨床等。
30、 X轴沿工件径向，与横滑座平行。
31、 X轴正方向指向刀具远离工件旋转中心的一侧

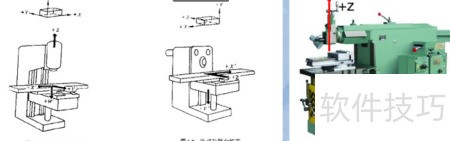

32、 刀具旋转的机床，如铣床、镗床、钻床，详见图1所示。
33、 对于无主轴的机床（如刨床），X轴沿切削方向平行设置，具体参见图2。
34、 纵坐标
35、 Y轴垂直于X轴和Z轴，X轴确定后，依据右手定则判定Y轴正向。
36、 A、B、C三点位置坐标
37、 A、B、C坐标分别对应X、Y、Z轴的旋转进给方向，当确定X、Y、Z轴正方向后，依据右手螺旋法则即可判定A、B、C轴的正向。
38、 1.4 坐标系分类

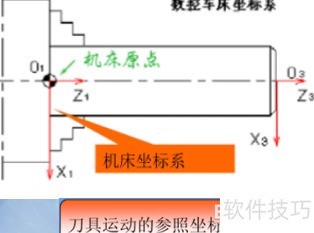

39、 机床坐标系的定义与应用
40、 以机床原点为基准建立的直角坐标系，称为机床坐标系。
41、 机床坐标系是机床本身所具有的固定参考系统，用于制造、调试及工件坐标系的建立。其坐标轴方向遵循国家标准，原点位置由厂家设定，通常不允许用户随意更改，以确保加工精度与系统一致性。
42、 工件坐标系的设定与应用
43、 工件坐标系即编程时采用的坐标系，以工件上某一确定点为原点，重新建立的坐标系统，专用于编程操作。
44、 工件坐标系原点应便于测量和加工。
45、 应尽量选用与工件相同的基准，以便计算准确、减少差错并利于编程操作。
46、 优先选择尺寸精度高、表面粗糙度低的工件区域，以提升加工精度。
47、 便于测量与检验
48、 对称工件的定位应优先选择其对称中心位置。
49、 一般零件的定位可选在工件外轮廓的某个角落。
50、 Z轴原点通常设定在工件的表面位置。
51、 工件编程的坐标原点设定
52、 工件编程原点是编程人员依据零件图纸和工艺要求设定的坐标系起点，该坐标系各轴方向需与所用数控机床的对应坐标轴方向保持一致，以确保加工精度与程序正确执行。
53、 原点选择需便于编程、减少尺寸换算并降低加工误差。
54、 车床工件坐标系原点通常设在工件轴线与左端面或右端面的交点处。
55、 换刀位置设定
56、 换刀点是在加工程序开始或过程中，相对于机床固定原点设定的用于自动更换刀具的位置。
57、 换刀点的设置旨在确保更换刀具时刀具位于安全区域，避免发生碰撞或干涉。
58、 坐标系讲解完毕。
