如今，建筑工程中软件应用日益普及，不仅大幅减轻了人力负担，还提升了工程算量的系统性与效率，工程量可通过软件快速精准得出；接下来将为大家讲解在安装类软件中，电气部分如何实现图纸的定位与分割操作。

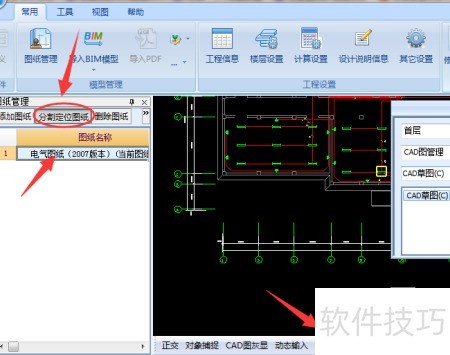

1、 将工程图纸导入广联达安装算量软件后，点击定位分割图纸并选择对应图纸名称。为确保每张分割图纸位于同一轴网定位点，采用焦点定位法，按图示操作，点击焦点即可完成定位设置，保证图纸拼接准确无误。

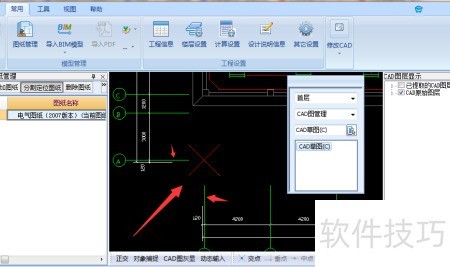

2、 第二步，点击焦点后，通过鼠标右键选择并确定两条轴网作为定位基准（图中以共色×标记为定位点）。除系统图外，后续各楼层分割图均需采用相同的轴线进行定位。鼠标右键确认定位点，即可完成整套图纸的定位操作。

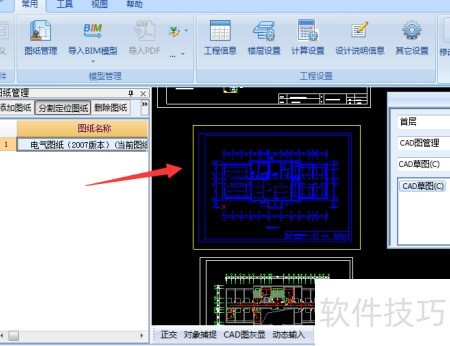

3、 第三步，完成图纸定位后需进行分割操作。按提示用鼠标左键框选已定位的图纸（选中后呈蓝色），再点击右键确认选择即可。

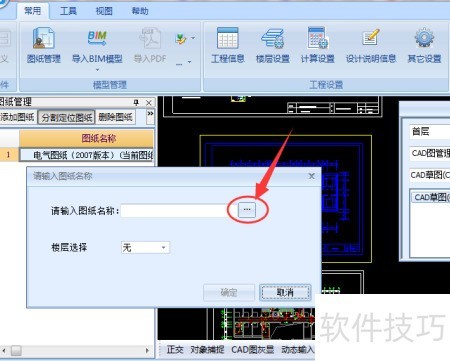

4、 分割图纸时会弹出命名对话框，可手动输入名称，也可点击右侧...按钮，自动提取原始CAD图纸的文件名进行命名。

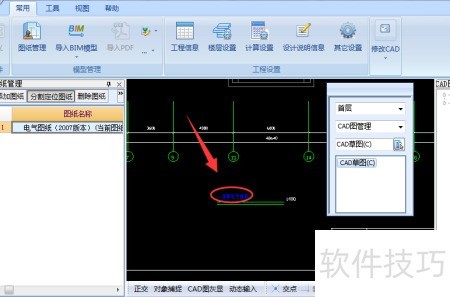

5、 第五步，点击...进入图纸，定位到下方的图纸名称，左键点击使其变蓝，再右键确认，即可完成提取操作。

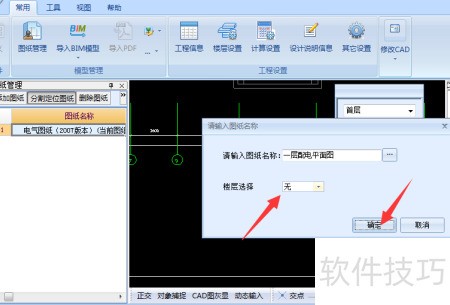

6、 第六步，在完成名称提取后，选择对应楼层，点击楼层选择功能，选定所需楼层，最后确认以完成图纸的定位与分割。

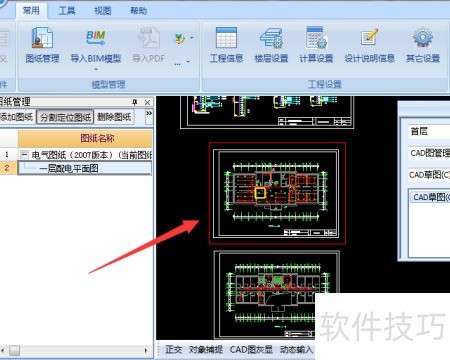

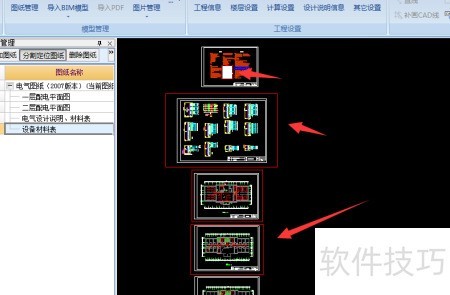

7、 第七，完成该楼层图纸的定位分割后，图纸外围将显示红色边框。

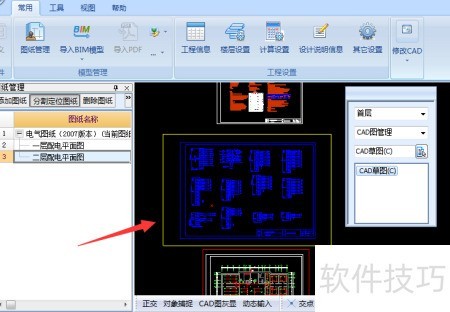

8、 第八步，在完成需计算工程量的楼层划分后，还需对整个工程的系统图进行相应分割。可任意选择一张系统图，用鼠标左键框选全部内容，点击右键确认，并按图纸名称进行命名，命名方式与前述提取方法一致。

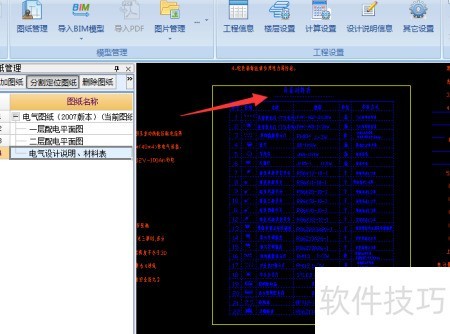

9、 第九，为方便软件在算量时识别图元，需对图纸中的所有图例进行定位分割。操作方法与系统图相同：任选一个定位点右键确认，再用左键框选整个图例，最后右键确认并提取，也可自行命名。
10、 第十，当所有需计算的楼层图纸、系统图及图例均完成分割定位，四周出现红框后，即可进入下一步计算操作。
