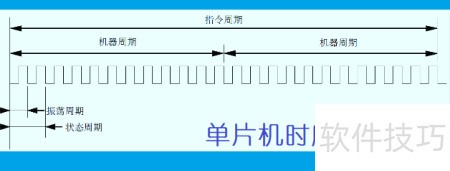

1、 时钟电路及其功能解析
2、 晶体振荡器是单片机正常运行的核心部件，为系统提供必需的时钟信号。要构成完整的单片机系统，必须配备合适的晶振。晶振频率直接决定单片机的工作速度，通常其振荡频率范围在1.2至24MHz之间，配合使用的谐振电容一般选取30pF左右。

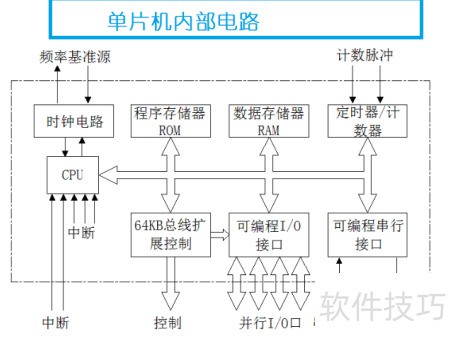

3、 单片机及其功能
4、 单片机芯片作为核心部件，负责执行指令与数据处理，依据程序代码和输入信号产生相应输出，各类单片机在性能与功能上各有差异。

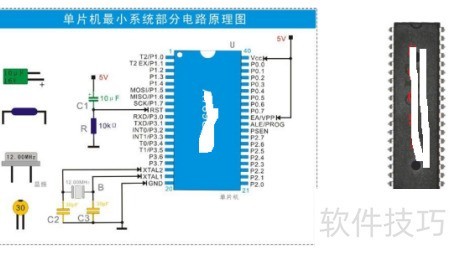

5、 复位电路及其功能解析
6、 单片机在工作时可能发生异常或死机，需通过复位实现重新启动，因此完整的系统必须配置复位电路。复位的触发条件是：当RST引脚（第9脚）接收到持续时间超过两个机器周期的高电平信号时，单片机即进入复位状态，恢复正常运行。
7、 电源电路及其功能
8、 电源电路为单片机提供所需的工作电压和电流，是系统运行的基础。实际应用中，需依据单片机的电气参数合理设计电源方案，确保稳定可靠供电。
