CATIA中长钉的建模设计

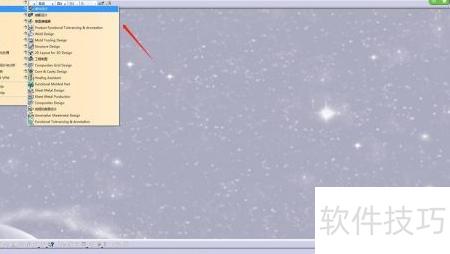

1、 启动CATIA软件后，依次点击开始菜单中的机械设计选项，然后选择零件设计，具体操作可参照附图所示步骤进行。

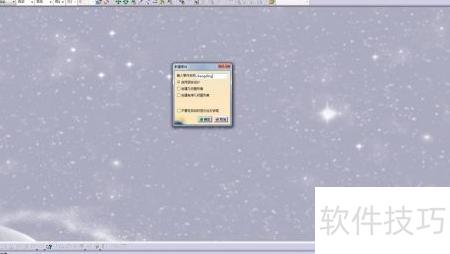

2、 在弹出的对话框中输入待设计零件的名称，参考附图中的命名示例，确认无误后点击确定按钮完成操作。
3、 选择XY平面，进入草图绘制界面，根据附图所示，选用相应绘图工具绘制二维图形，并对图中所有尺寸施加完整的尺寸约束，确保图形准确无误。

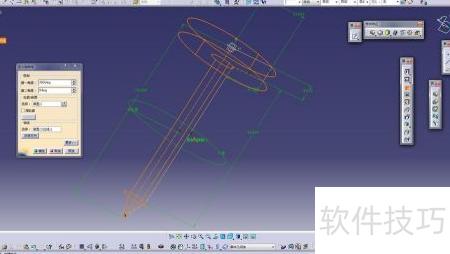

4、 选择退出草图模式，进入实体设计界面，点击旋转体命令，对草图执行旋转操作，按标准尺寸进行标注即可完成。

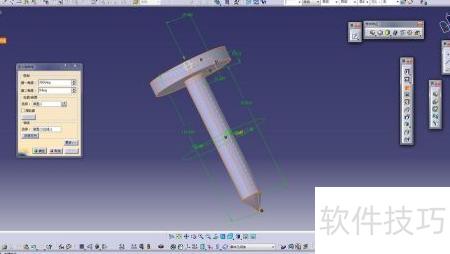

5、 第五步：点击预览按钮，操作所示。

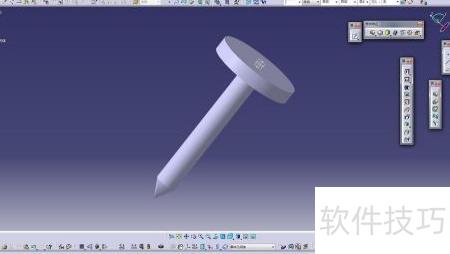

6、 点击确认按钮，完成设计，效果所示。
