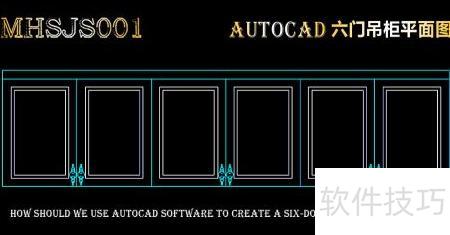

之前我们学习了如何用CAD绘制四门吊柜平面图，接下来将详细介绍六门吊柜平面图的绘制方法与步骤。

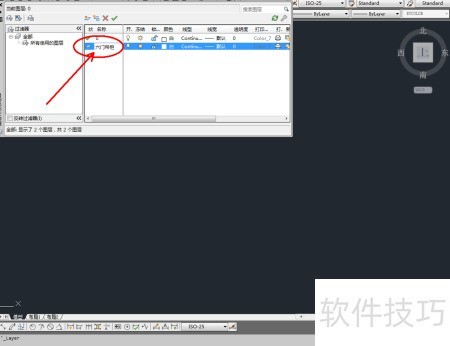

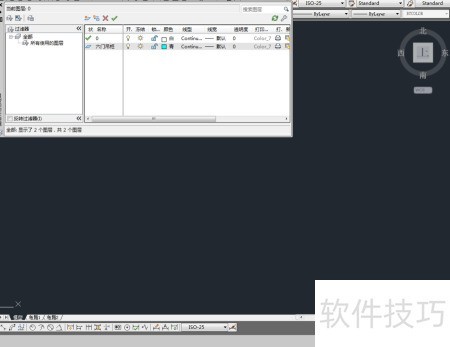

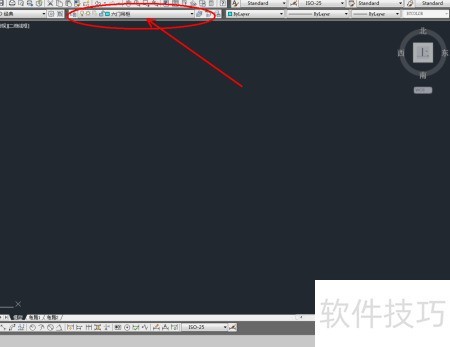

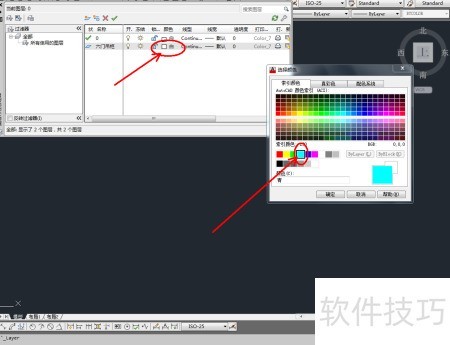

1、 启动AutoCAD 2013，进入，选择并命名为六门吊柜。点击颜色框，根据图示选取指定颜色，完成该图层的颜色与名称设置，操作结果所示。

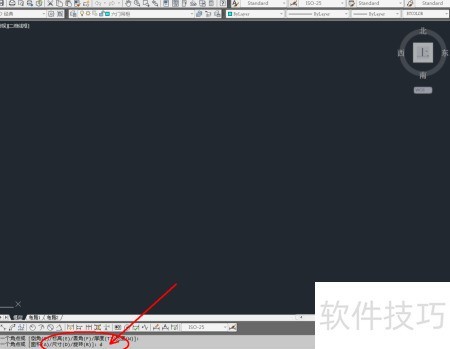

2、 选择，在命令栏输入d后按空格键，接着输入长度2700并空格确认，再输入宽度700后再次空格确认，完成矩形绘制。随后选中该图形，点击右侧工具栏中的，将其分解成独立线段，所示操作即可。

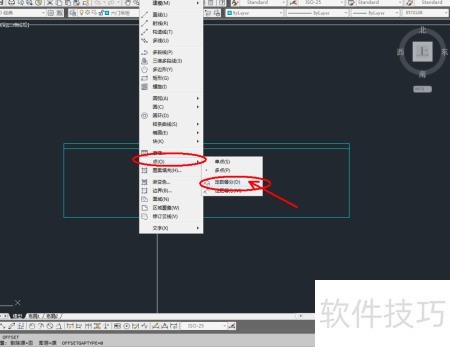

3、 单击右侧工具栏中的偏移工具，在命令行输入偏移距离50，对顶部边线执行向下偏移操作。选中该偏移线后，依次点击绘图→点→定数等分，选择目标线段，在命令行输入6并按空格键确认，将其均分为六个相等部分，效果所示。

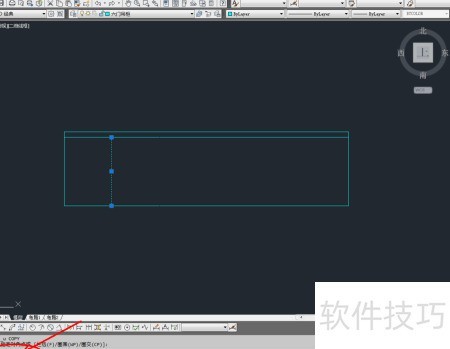

4、 使用在指定区域画一条线段，选中后在命令栏输入co，执行移动复制操作，效果所示。
5、 使用绘制矩形后，选择命令，在命令栏输入指定偏移距离并按空格确认，即可完成矩形的偏移操作，效果所示。

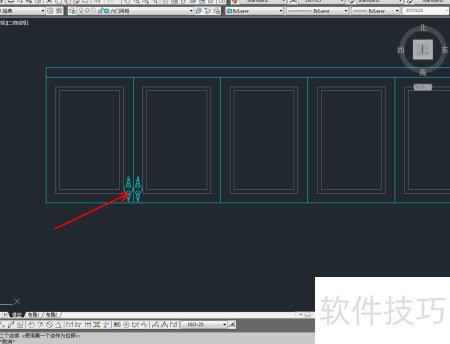

6、 将制作好的拉手图块导入文件，调整至合适位置。待细节处理完毕，六门吊柜的平面图即全部完成。
