本文介绍如何在Cadence中将ORCAD网表导入PCB设计流程。

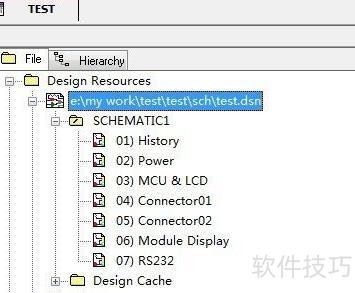

1、 打开已编译的原理图，选中对应的工程文件。

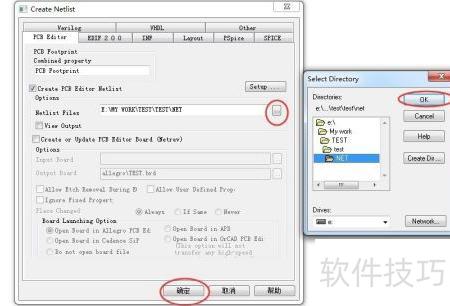

2、 选择工具菜单中的创建网络表命令，或直接点击工具栏对应图标。
3、 启动Allegro，创建新的PCB项目，设置保存路径后确认。

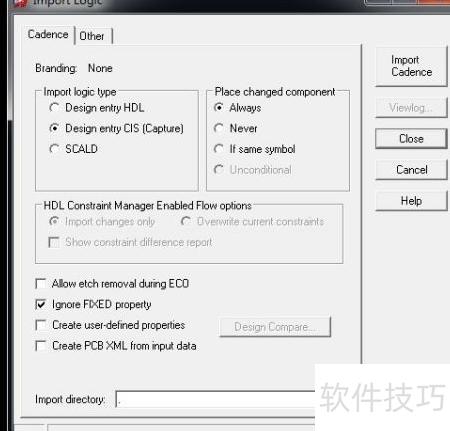

4、 点击文件菜单中的导入逻辑选项，弹出窗口后勾选相应设置。

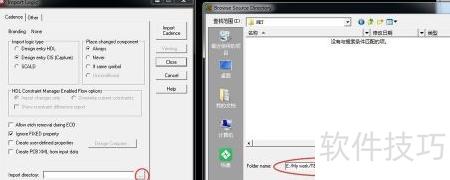

5、 选择网表路径后点击确定。

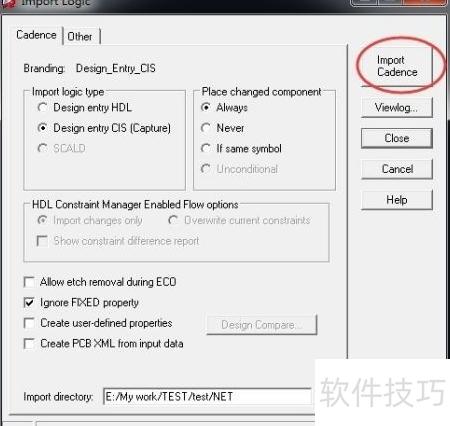

6、 网表路径已选定，点击导入Cadence即可完成网表导入操作。
