桥梁智绘中等高连续梁设计需注意关键要点。

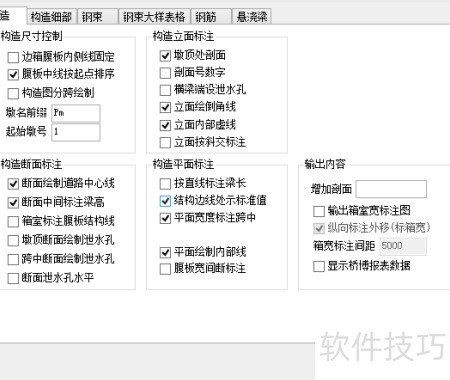

1、 该窗口用于设置绘图规则、绘图内容、标注信息及输出选项，主要包括构造尺寸控制、构造断面标注、构造立面标注、构造平面标注和输出内容五个部分，实现对绘图全过程的参数配置与管理。

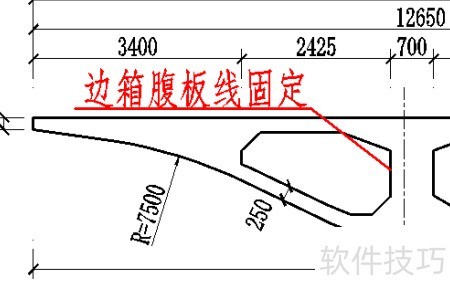

2、 此按钮用于控制大悬臂混凝土箱梁边箱腹板的变宽。启用后，边箱腹板向一侧扩展，保持边箱外形不变，邻近箱室空间相应缩小，实现单侧变宽效果。
3、 绘制断面标记

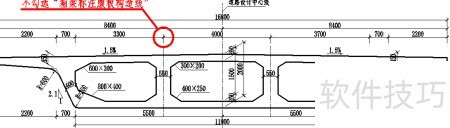

4、 绘制道路中心线断面

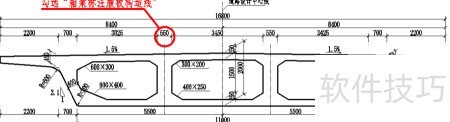

5、 在断面图上绘制道路中心线（1所示）。

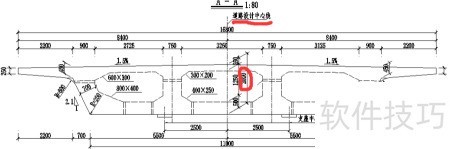

6、 在断面中心标示梁的高度
7、 断面中部标示梁的高度（参见下图2/3）。
8、 立面标注构建
9、 墩顶截面
10、 勾选后于墩顶进行剖面。
11、 剖面编号数值
12、 勾选则剖面编号用数字，否则默认用英文字母。

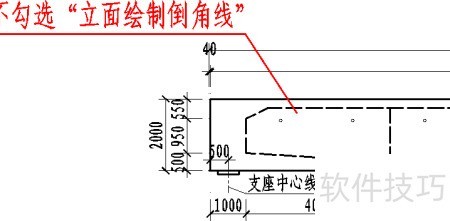

13、 绘制立面倒角线条
14、 标注箱室腹板结构线后，可显示腹板与横隔板的倒角绘制。
15、 建立平面标记
16、 结构边缘显示标准数值
17、 跨中平面宽度标注
18、 勾选后于跨中位置标示箱梁横向宽度，详见图5.6。
19、 绘制平面内部线条
20、 勾选则在平面图中显示箱室内部构造线，不勾选则不显示。
21、 腹板宽度分段标注
