路桥收费字符叠加器安装步骤及硬件连接方法

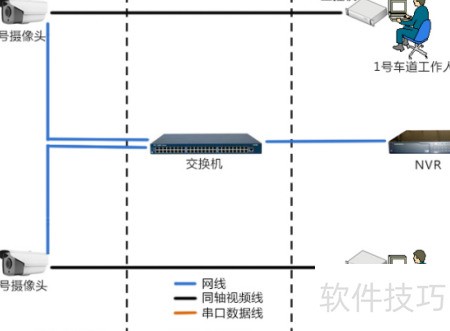

1、 先查看安装前的系统结构图

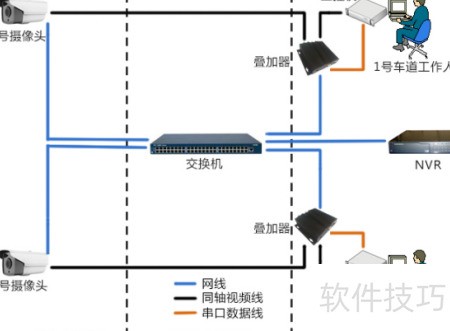

2、 查看安装后系统拓扑结构示意图
3、 看出不同了吗？接下来将介绍安装步骤。
4、 叠加器须通过网线接入网络摄像机所在局域网。
5、 将叠加器通过串口线接入工控机，注意选择工控机上的数据输出串口，确保连接正确。
6、 同轴线先从摄像机接入叠加器的视频输入端，再通过叠加器的环通输出连接至工控机的视频采集卡。
7、 叠加器需采用12V直流电源供电，电源输出电流应不低于1安培。
