部分通用格式图像在PROE中打开后非实体，需修复破损面才能实现实体化。

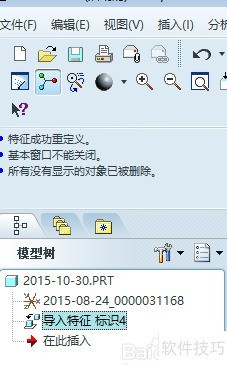

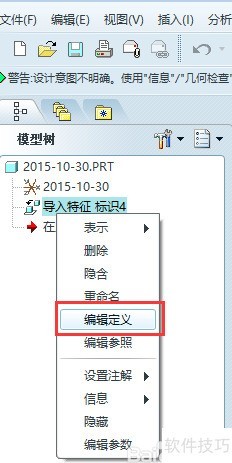

1、 打开需修补破面的文件，在左侧特征标识上右键点击并选择编辑定义。

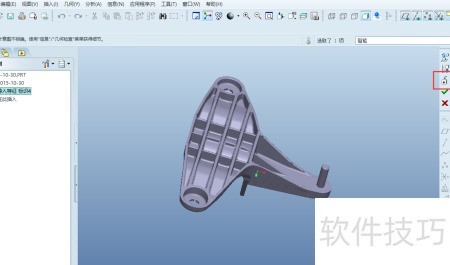

2、 右侧有变动，点击图示图标即可进入修复界面操作

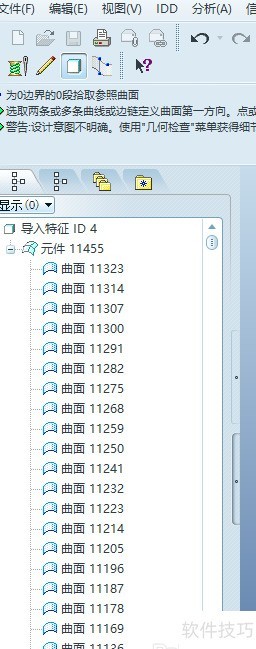

3、 把所有曲面合并到同一组中
4、 若图档破面较轻，按图示顺序点击图标即可修复；若破面严重，则需采取更深入的修补措施。

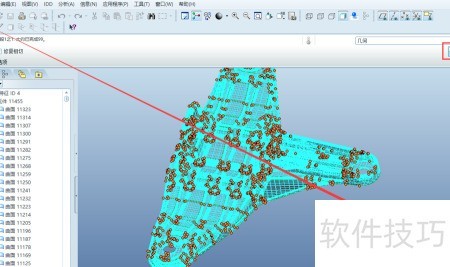

5、 点击图示√返回上级界面，进入菜单栏信息→几何检查，调出故障排查窗口，查看并记录所有破面位置。

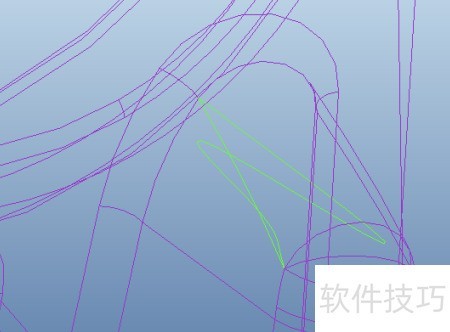

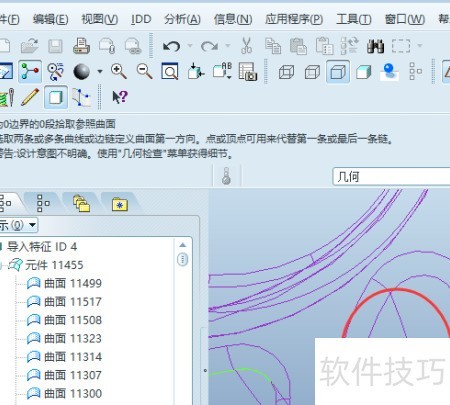

6、 点击第二步的红十字图标进入修补界面，切换至线框模式，绿色区域即为需修补的破面部分。
7、 选择带绿线的面，按删除键移除

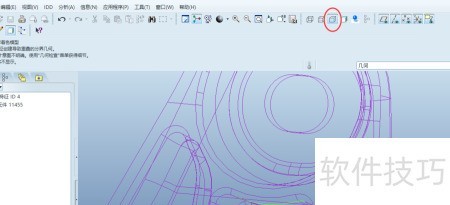

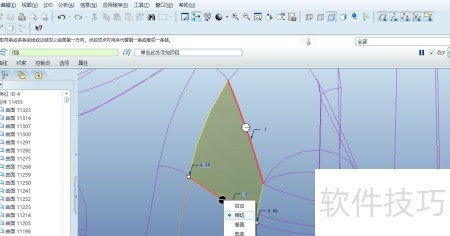

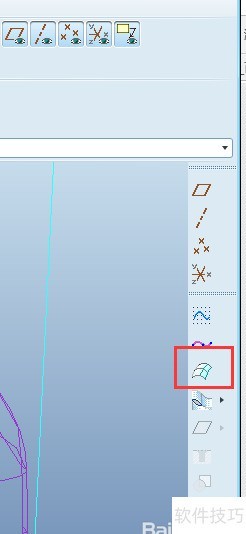

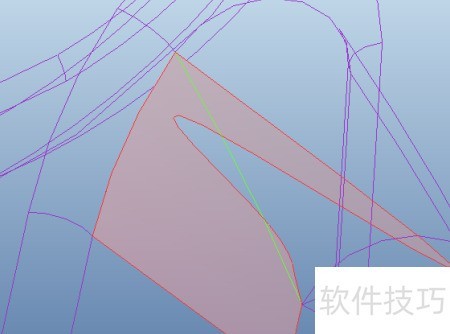

8、 点击图示图标创建曲面，按住Ctrl键选择两条所需边线，根据需要设定自由、相切、垂直或曲率条件，确认后即可生成相应曲面。

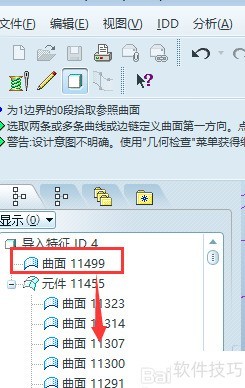

9、 将创建的曲面移入模型树左侧的曲面组，绿色线变紫表示修补完成，否则需继续调整修补。

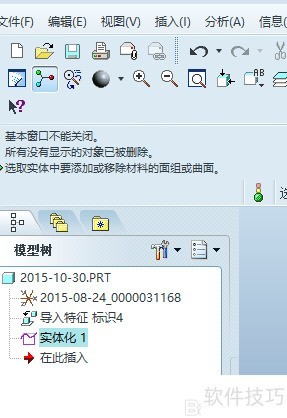

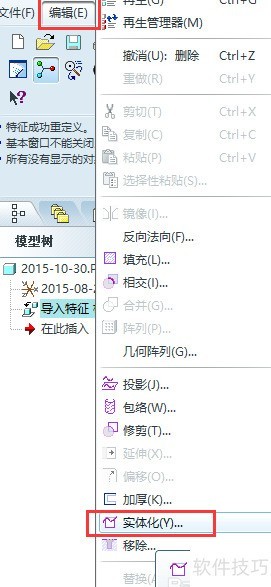

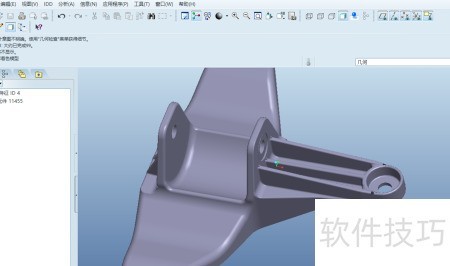

10、 待所有破面修复完成后，提示信息显示：使用实体化功能将封闭面组转化为基础特征，确认后返回主界面；选中导入的特征标志，依次点击编辑、实体化并确定，完成实体化处理。
