一款可将JPG、TGA、TIF等图像格式转换为DWG、DXF等CAD格式的工具，实现光栅图像到矢量图形的高效转换，即AR2V Toolkit。
1、 为确保转换效果，需先用PS或其他图像处理软件将图片转为黑白线条图，使明暗对比清晰明显。
2、 若想立即体验软件效果，可先使用其提供的样图进行测试。
3、 启动AR2V工具并导入已处理的图片。
4、 进入菜单，点击识别后选择设置。

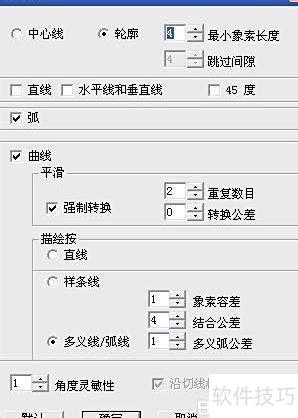

5、 在设置中挑选适合图形类型的选项，如建筑或机械，也可选择自定义模式，按需求调整参数，具体操作所示。

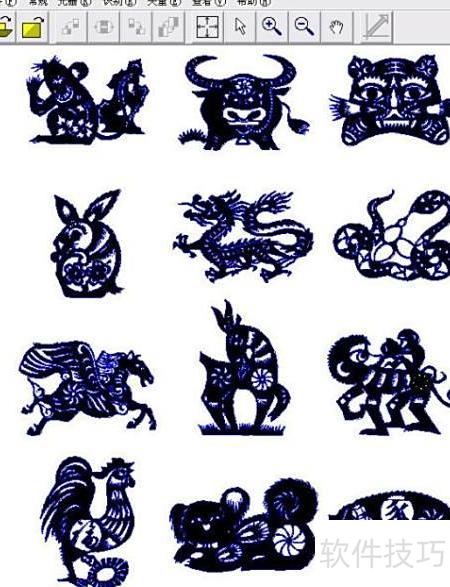

6、 设置完成后，点击识别菜单中的矢量化功能，将光栅图转换为矢量数据，图像中将显示转换后的蓝色线条。
7、 可先检查是否符合要求，若效果不佳，调整参数后重新进行矢量化处理。
8、 转换完成后，通过菜单选择文件→矢量另存为，可保存为DXF、AI、WMF或EMF等格式。若需在CAD中使用，建议选择DXF格式进行保存即可。
9、 在CAD中打开DXF文件，查看效果并根据需要调整局部图形，完成后所示。
10、 将光栅图像转为矢量数据，若仅需大致形状，对精度要求不高，则完全可行；但若用于正式图纸转换，效果有限，标注常会分离，文字无法识别，后续编辑较为困难。尽管如此，在紧急情况下，仍可尝试使用此方法应急处理，不失为一种临时解决方案。
