在工业制冷系统工艺图中，可自定义放空气管、放油管及载冷剂管等特殊管线类型。

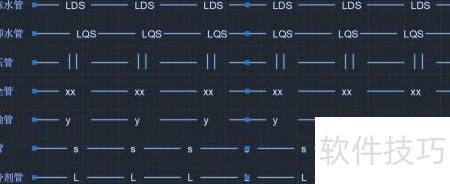

1、 先展示自定义线型效果。

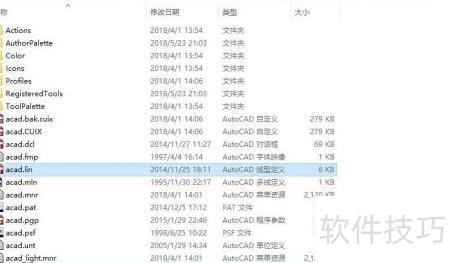

2、 CAD线型定义文件位于support目录下，具体路径为：C:Users（当前管理员账户名）AppDataRoamingAutodeskAutoCAD 2016R20.1chsSupport。系统默认提供两个线型文件，分别为acad.lin和acadiso.lin，通常在资源管理器中以淡蓝色高亮显示，这两个文件用于定义软件中的各类线条样式，是CAD绘图过程中重要的基础配置文件之一。

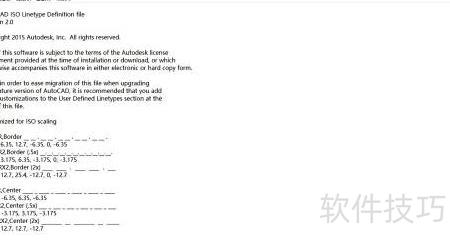

3、 通过编辑acadiso.lin文件可自定义线型。右键选择打开方式，用记事本打开该文件，具体操作所示。
4、 acadiso.lin文件内置的GAS Line线型样式。
5、 通过实例解析镶嵌文字线型的定义规则。

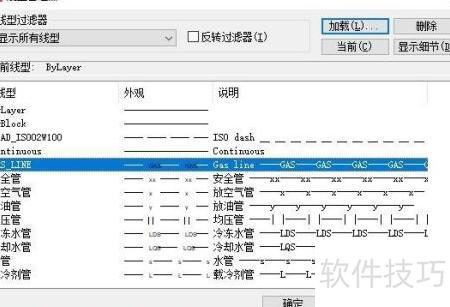

6、 *代表线型名称，可用中文显示，对应线型管理器中的线型列表。
7、 名称后用英文逗号分隔，接着输入线型说明，对应线型管理器中的说明列内容。
8、 第二行：A表示线型两端均为实线，无论线型定义或长度如何变化，始终确保线条两端为实线，因此在定义线型时应选择A。
9、 第二行：12.7至12.7单位的实线，表示正数值。
10、 -5.08至5.08之间的负数单位间隔
11、 GAS——英文双引号内需补充的内容。
12、 添加文字的格式：标准样式设定。
13、 文字缩放比例设定为2.54。
14、 文字相对于线方向的旋转角度为零。
15、 X=-2.54——表示文字在画线方向上向左偏移2.54单位。
16、 文字在画线下方偏移1.27个单位，负值表示向下方向。
17、 实线、空格、、空格，循环重复，逗号为英文状态，双引号标注文字内容，整体用中括号括起。
18、 acadiso.lin文件自带的Fenceline square线型样式。
19、 以该实例说明含特殊符号线型的定义方法。
20、 各类符号含义基本一致，关键差异体现在中括号内的具体内容。
21、 BOX——隐藏于内的形态
22、 ltypeshp.shx为包含嵌入形的形文件。

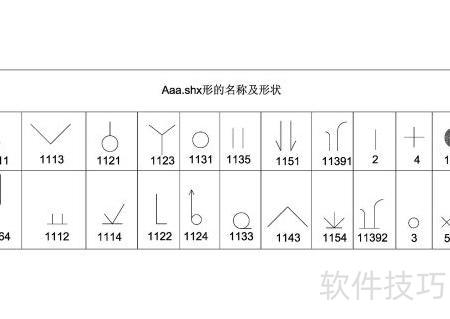

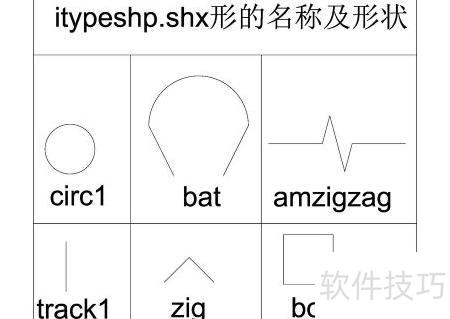

23、 常用形文件包括Aaa.shx和ltypeshp.shx，掌握其中所含的形定义是创建自定义线型的关键所在。
24、 具体形状文件详情请见下图；如需了解，可参考含名称与形状的CAD版本，仅作参考。
