随着开源硬件的兴起，许多国外厂商都会公开电路设计图，如Arduino官网就提供其Eagle格式的电路文件供用户下载。然而，不少用户对Eagle软件较为陌生，操作起来也存在困难。为方便更多人查看和修改设计，常需将这些Eagle文件转换为Altium Designer支持的格式，以便在更广泛使用的开发环境中进行编辑与进一步开发。

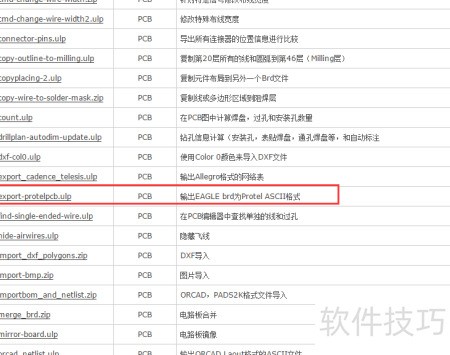

1、 访问Eagle电路图软件官网，下载所需的ULP文件，具体操作所示。

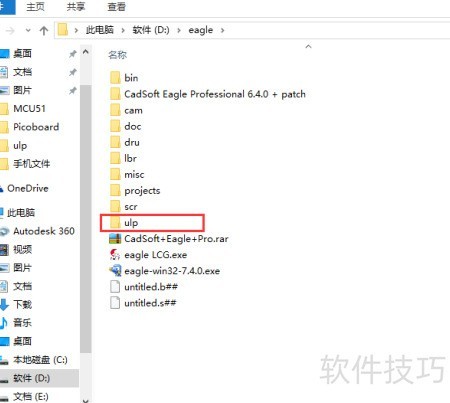

2、 将文件复制到Eagle安装目录中的ULP文件夹内，具体位置见图示。

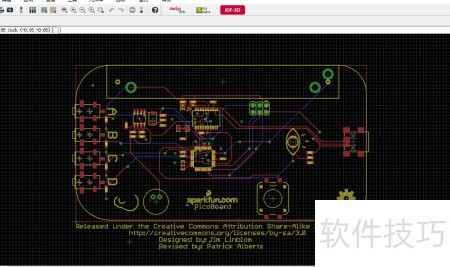

3、 打开需转换的PCB文件，以Picoboard传感器扩展板为例，所示。

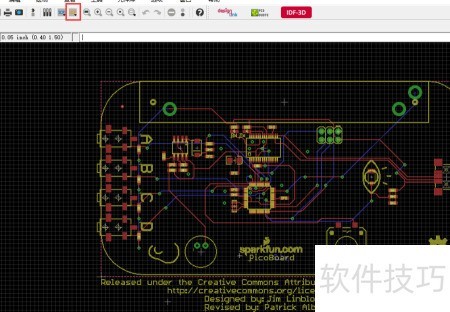

4、 点击工具栏中的ULP命令

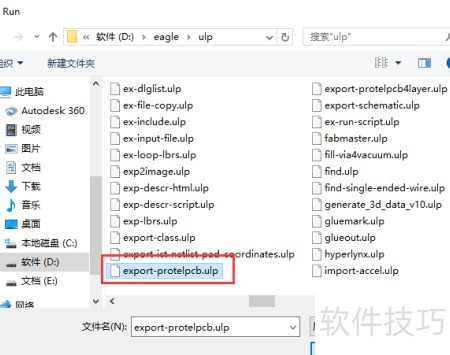

5、 在弹出的对话框里找到并选中export-protelpcb.ulp文件，然后点击打开按钮即可。

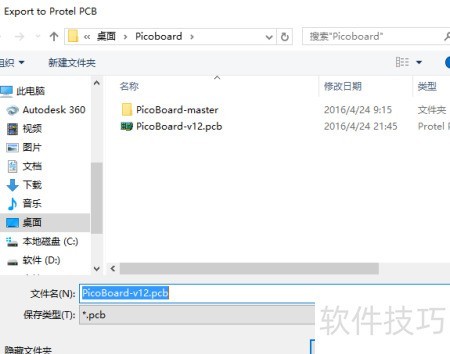

6、 选择恰当路径，保存转换后的PCB文件。

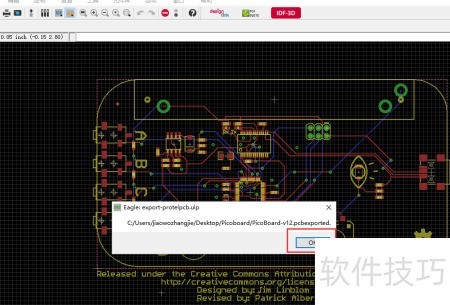

7、 保存后Eagle将弹出提示框，确认点击OK完成操作。

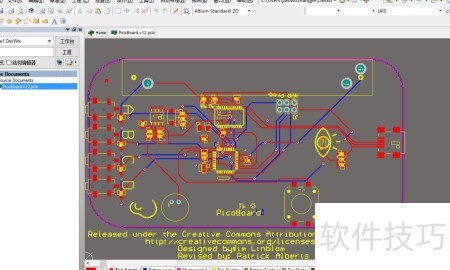

8、 PCB图转换已完成，双击保存的文件即可用Altium Designer打开，操作界面所示。
