SolidWorks是全球首款基于Windows平台开发的三维CAD软件，凭借其技术革新顺应了行业发展趋势，在短短两年内使公司跃居CAD/CAM领域利润榜首。在实际零部件设计过程中，常需将零件模型转化为工程图，本文结合实践，总结了一些行之有效的转换方法与操作技巧，供相关设计人员参考借鉴。

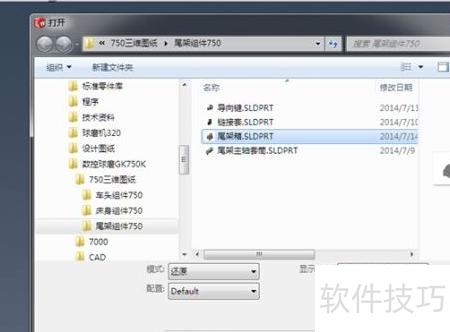

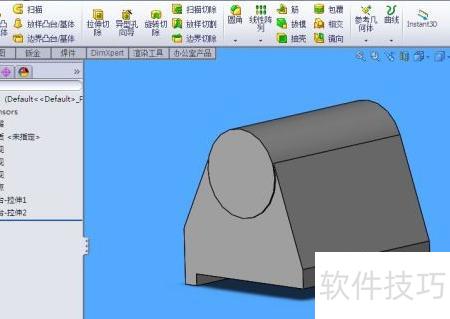

1、 在桌面启动SolidWorks，通过文件菜单中的打开命令，载入需生成的零部件文件。

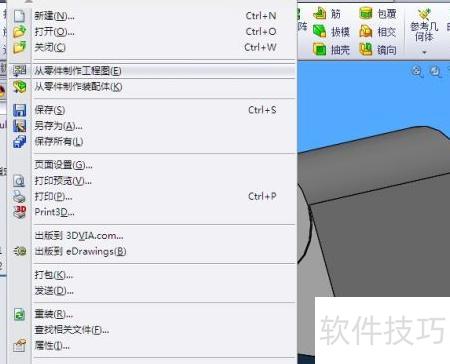

2、 在菜单栏选择文件，点击从零件生成工程图。

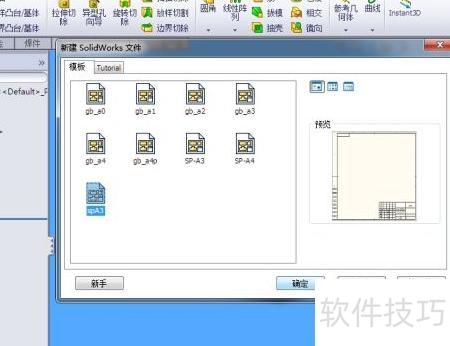

3、 选择工程图模板后点击确定。

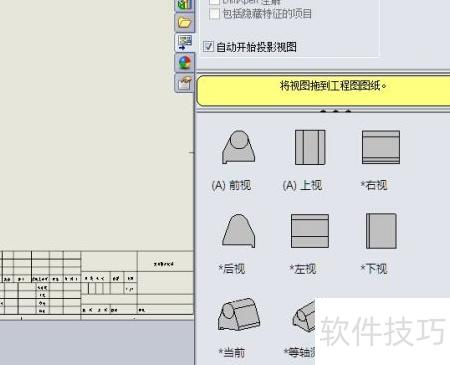

4、 方法一：工具栏左侧显示工程图预览，直接拖拽预览图至工程图纸即可完成放置。

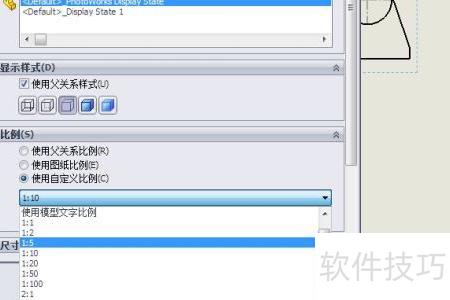

5、 在参数设置中选取自定义图纸比例选项

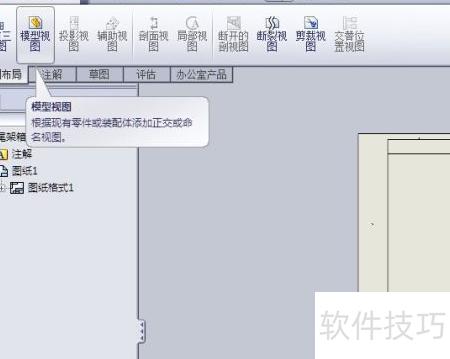

6、 方法二：于视图布局标题栏点击视图模型选项
7、 选中需生成工程图的零件并双击。

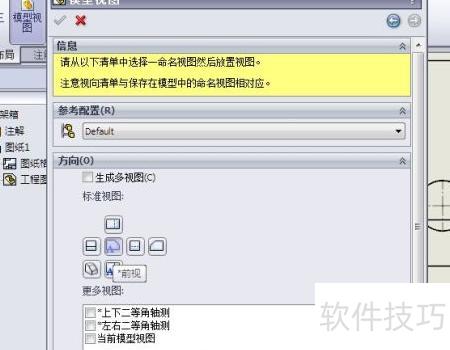

8、 在模型视图里选取标准视角

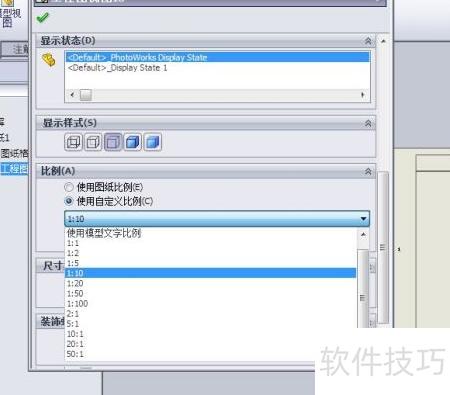

9、 在参数设置中选择自定义图纸比例。
