设置CAD的经度单位，启用图层管理器，绘制矩形框定图纸范围，设定相关属性，最后绘制标题栏完成布局。
1、 经度单位格式设定

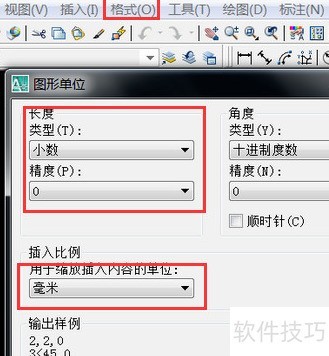

2、 启动CAD软件，创建新空白文档，进入格式菜单选择单位，将经度设为0，单位选毫米，完成后点击确定即可。
3、 开启图层管理

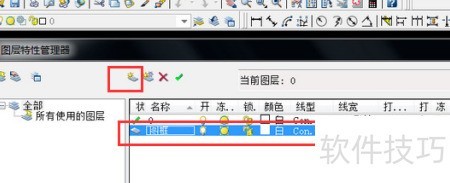

4、 打开图层管理器，创建一个图框图层。
5、 绘制一个矩形图形

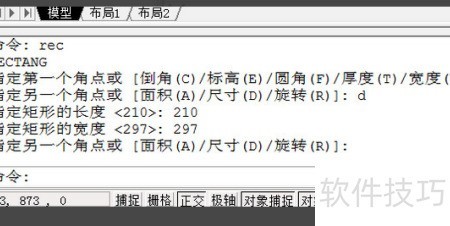

6、 在绘图界面中选择矩形工具或输入REC命令，绘制一个长297毫米、宽210毫米的矩形。
7、 绘制图纸范围
8、 绘制图纸范围时，按规范预留装订边，图纸范围与图框间距为5mm。使用偏移命令o将矩形向内偏移5mm，再调整内部矩形左侧边，使其与左图框间距保持25mm。
9、 设定属性

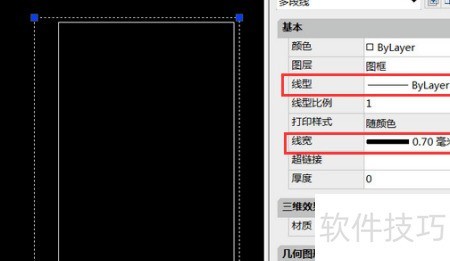

10、 选中外框，右键选择属性，将线型设为直线，线宽调整为0.7毫米。
11、 绘制标题区域
12、 标题通常应包含公司名、图名、图号、图例、制图单位、日期及设计者等要素。
