随着汽车用电设备增多，掌握电路图成为维修关键。接下来将介绍如何依据电路图对宏光电子钟进行故障排查与修复。

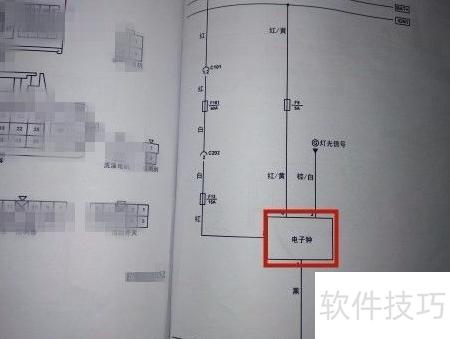

1、 电子时钟组件

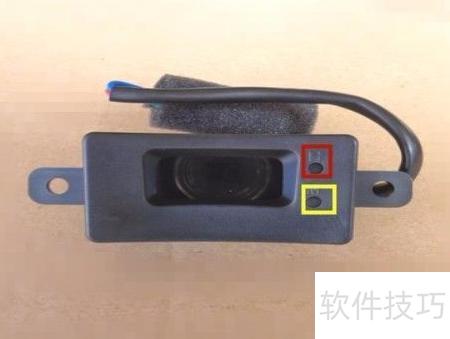

2、 该电路结构简单，仅包含一个电子钟模块，用于显示时间。若时间有误，可通过模块上的两个调节点分别调整小时和分钟，操作方便直观。

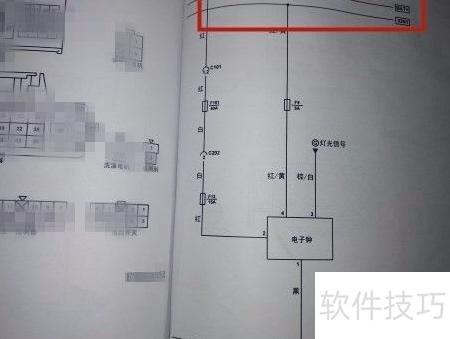

3、 电源。
4、 电路虽简单，但包含常电和钥匙控制两个电源。当电子钟无显示时，应重点排查电源故障，确认两种供电是否正常，尤其是钥匙控制的电源通断情况。

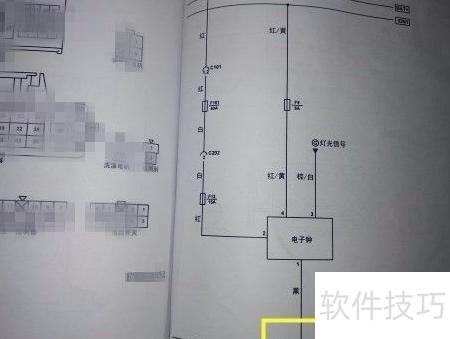

5、 接地。
6、 电子钟仅设一个接地点，检测方便，使用万用表测量接地线对地电阻或与电源间的电压，即可判断接地是否良好。

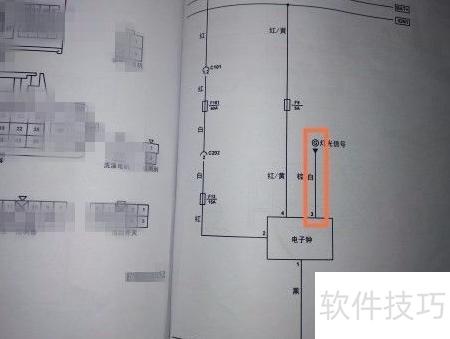

7、 灯光示意。
8、 夜间使用时，车主开启驻车灯后，电子钟的灯光电路随之接通，背景被点亮，便于清晰读取时间，提升操作便利性。

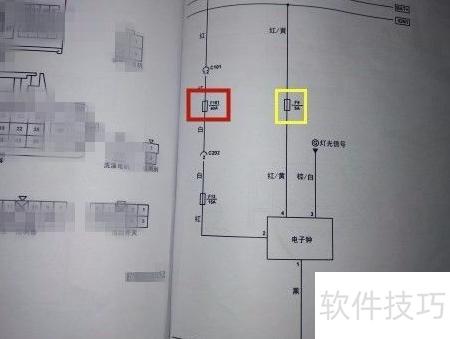

9、 熔断器
10、 电路图显示共有三个保险丝，可根据故障表现针对性检测。若整车无电，应优先检查F101；若仅为电子钟异常，则只需检测F9即可，便于快速定位问题所在。
11、 维修关键点
12、 根据实际维修经验，电子钟电路未改装时故障较少，但随着使用时间延长，常出现显示缺字问题，此类故障通常无法修复，只能通过更换整个电子钟总成来解决。
