在家庭装修及楼宇地库排水管安装工程中，沿墙铺设的排水管常需三角支架支撑。现设计一款适用于双管平行架空的常用三角支架，便于施工固定，提升管道稳定性与安装效率。
1、 原料设计优选
2、 将50mm×50mm×4mm角钢截取一段400mm和一段200mm。
3、 将30mm×4mm的扁钢切割成每段270mm长。
4、 U型卡规格DN100×10，属标准件，可直接采购成品。
5、 直径110mm的PVC管为标准规格，市场有售成品。
6、 设计400毫米角钢开孔方案
7、 U型卡安装时可依据现场实际灵活调整，有效避开小型障碍物。设计预留50mm调节空间，允许管道在固定前沿支臂水平移动，以确定最佳位置后再行固定，确保安装精准合理。具体尺寸详见附图。
8、 设计200毫米角钢开孔方案
9、 为确保支架整体强度，采用M16膨胀螺栓，长短壁比例设计为1:2。

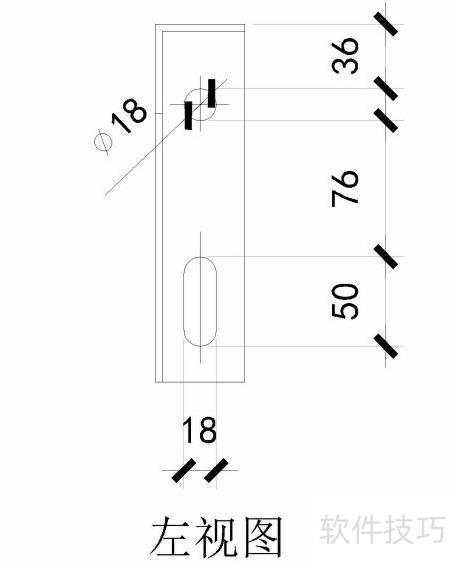

10、 支架安装稳固，确保单个或多个支架水平固定，管道敷设后保持平行不下滑。上孔为圆形孔，下孔可调节，调节范围50mm，具体尺寸见下图。
