本文通过直观图示说明工业以太网中循环数据交换即过程数据交换的实现方式。
1、 该工业以太网协议完全公开且开源，施耐德及众多国产设备均广泛支持。

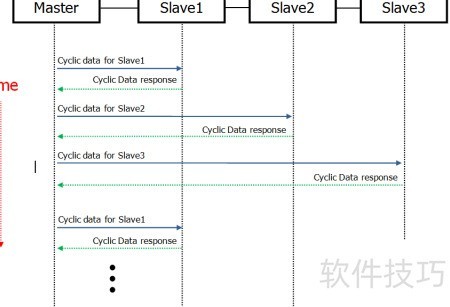

2、 Modbus TCP采用可靠的TCP协议作为传输层，继承了RTU的数据交互模式，仅将底层物理层由传统的485升级为以太网。通信过程类似于老师提问、学生回答，主设备发出请求，从设备回应相应数据，一问一答，逐次进行，确保数据准确有序地交换，适用于工业自动化等稳定通信场景。
3、 该协议由三菱与CC-Link协会共同制定，是专用于工业以太网的通信标准，广泛集成于三菱带网口的PLC中。主要面向低端及小型设备，适用于对通信速度要求不高但注重成本控制的应用场景。

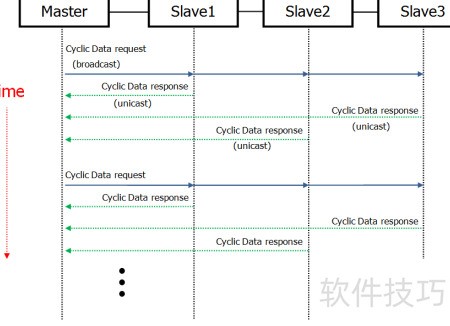

4、 该协议采用UDP进行数据传输，由于UDP是无连接的传输方式，省去建立连接的过程，显著提升了传输效率。CC-Link IE Field Basic通过主站以广播形式发送数据循环请求，各从站接收后，再以单播方式逐一回应，实现高效稳定的数据交互，适用于实时性要求较高的工业通信场景。
5、 该协议由倍福所有，完全开放，实时性强，广泛应用于运动控制领域。

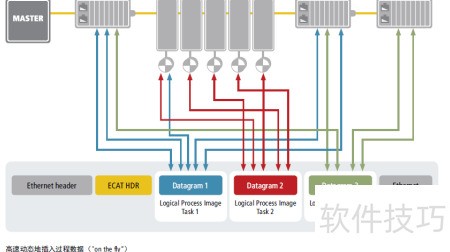

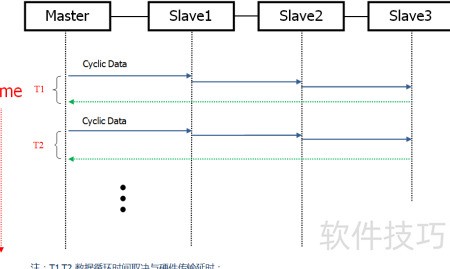

6、 EtherCAT主站发出的数据报文依次经过各个从站节点。各从站设备在数据帧高速传输过程中，动态读取发往自身地址的数据，并将所需上传的信息实时插入帧中，随后继续转发，使得传输延迟几乎仅由硬件本身的传播时延决定。当网络某分支的末端节点检测到端口未连接时，便会利用以太网的全双工通信能力，将报文反向传回主站，从而实现高效、低延迟的双向数据交互。
7、 Profinet周期性输入输出通信连接
8、 该协议为西门子所有，结构复杂，此处仅讲解循环IO相关内容。

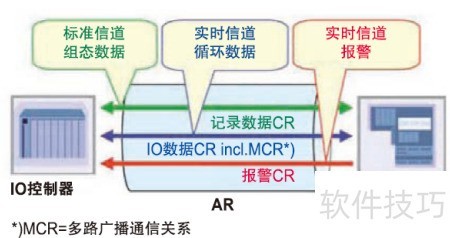

9、 为实现高层控制器与IO设备之间的数据交互，需在系统启动阶段建立相应的通信路径。该路径由IO控制器依据工程配置中的设定信息自动构建，并明确数据交换的具体方式。所有数据交换均被封装在应用关系（AR）中，每个AR包含若干通信关系（CR），用于定义不同类型的数据传输。通过这一机制，设备模型所需的所有参数，包括通用通信设置，均被下载至对应的IO设备。单个IO设备可同时与多个IO控制器维持多个AR连接。在每个AR中，分别建立用于循环过程数据传输的IO数据CR、用于非周期性数据读写的记录数据CR，以及处理事件报警的报警CR，从而实现全面、高效的通信支持。

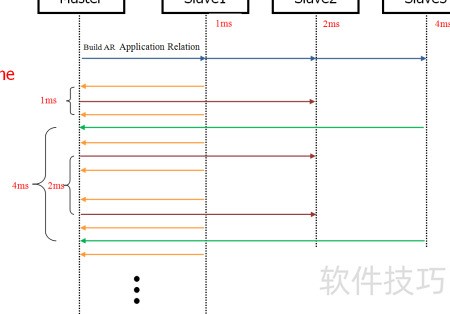

10、 通过IO数据CR可配置循环IO数据的传输时基，实现控制器与IO设备间非确认式的实时数据交换。每个设备的连接均可独立设定周期时间，以满足具体应用需求。输入与输出数据的周期时间可在250微秒至512毫秒范围内分别设置，支持灵活配置，确保数据传输的精确性与高效性。
11、 利用定时器对连接进行监控，其监测周期设为固定时间的倍数。在数据传输过程中，每个数据帧后附带设备状态信息，并由对应设备进行判断与处理。由此可通过周期性数据交换判断数据是否有效。若数据未能在规定监控时间内到达，系统将判定为异常并触发错误报警。
