许多人在组装电脑时，面对主机内繁杂的线缆常感到无从下手。尽管主板、机箱和电源型号众多，但为何一些DIY达人总能迅速完成安装？其实，各类接口和接线设计均有统一标准，只要熟悉基本步骤，按规范连接即可。不必担心经验不足，只要耐心细致，每个人都能顺利完成装机，动手尝试，你会发现并没有想象中那么难。

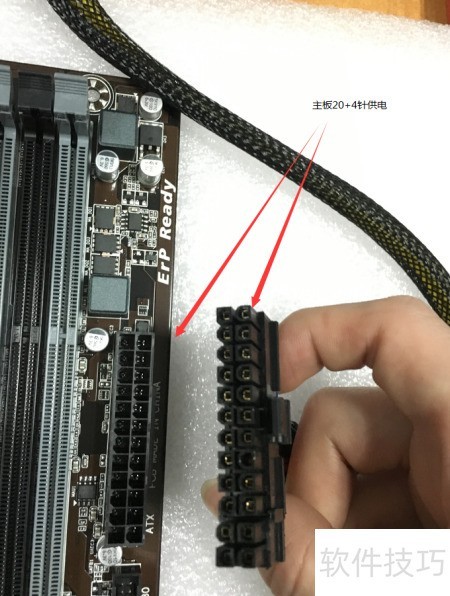

1、 主板24针电源接口

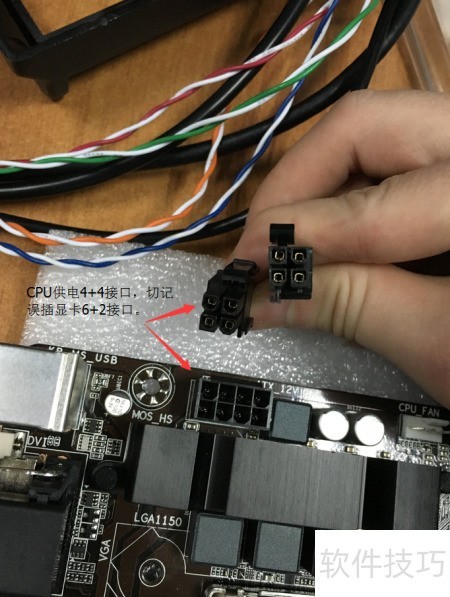

2、 CPU辅助供电采用4+4PIN设计，需注意切勿误将显卡的6+2PIN供电线接入。若主板为8PIN CPU供电接口，而电源仅提供4PIN线缆，可选择插入左侧或右侧的4个针脚，严禁连接中间4个针脚，以免损坏硬件，确保正确对接以保障系统稳定运行。
3、 显卡的辅助供电接口通常为6pin或6+2pin规格。不同型号的显卡配备的供电接口数量和类型各异，常见的有6pin、8pin、6+6pin、6+8pin及8+8pin等。无论接口如何组合，只需将电源线对应全部插满即可确保正常供电。

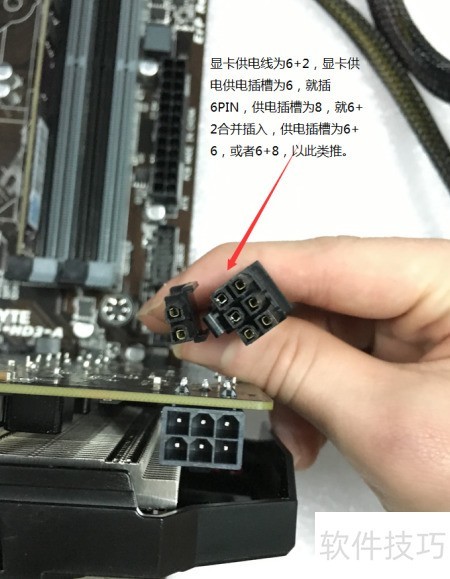

4、 显卡供电接口为6针，电源线是6+2针，只需插入6针部分；若显卡为8针，则将6+2针合并后完整插入即可。

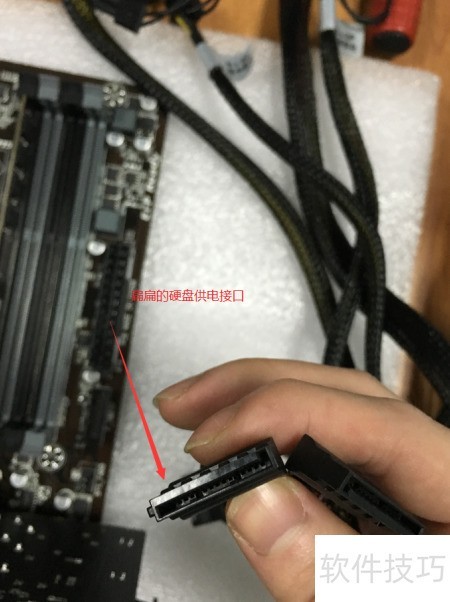

5、 硬盘电源接口，扁平设计。
6、 机箱风扇的大4PIN接口可通过转接线，转换为显卡或CPU供电接口使用。
7、 电源与主板的连接方式如上所述。
8、 机箱与主板连接线，图示为前置音频接口接线方式。
9、 前置USB3.0连接线

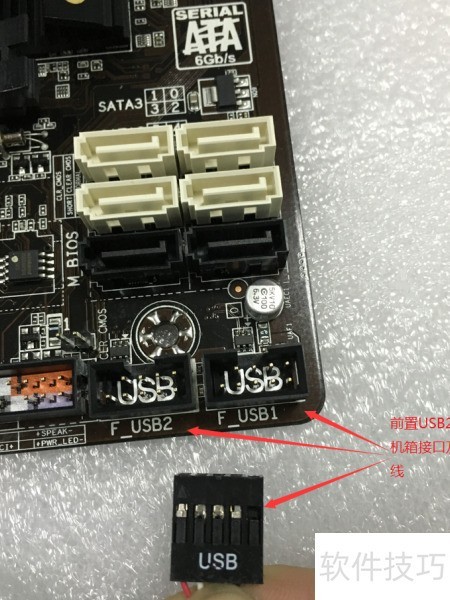

10、 前置USB2.0接口连接线

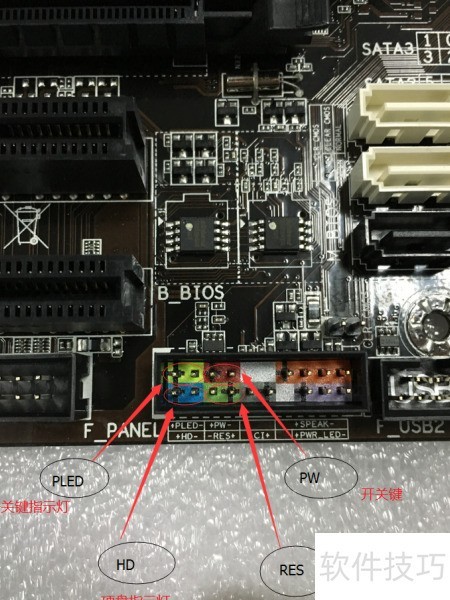

11、 主板上的小跳线布局总览，包括开关与硬盘指示灯、电源及重启按键的连接位置。

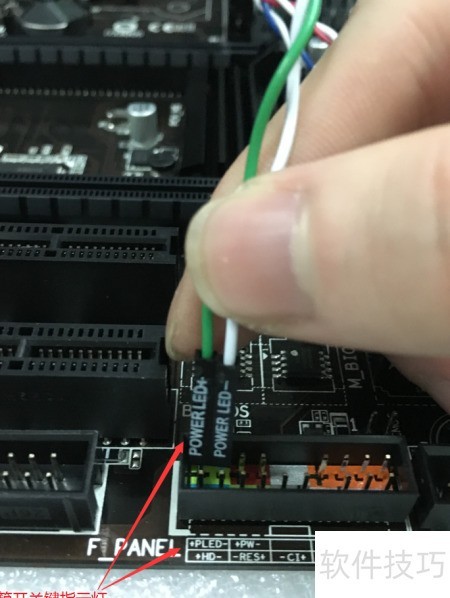

12、 开关灯指示

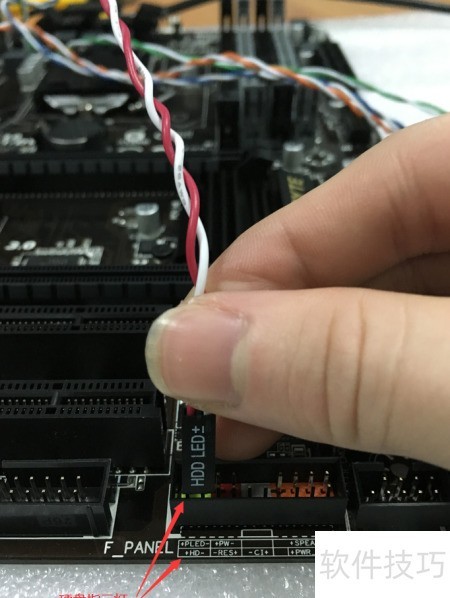

13、 硬盘灯闪烁

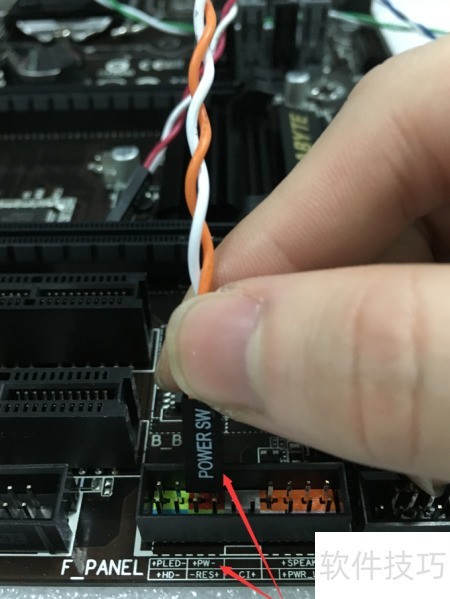

14、 机箱电源键接线

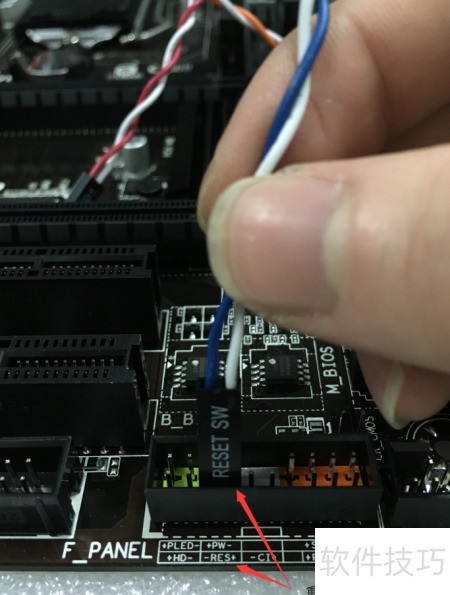

15、 重启按键连线安装
