通常产品内扣采用斜顶结构，若为前模内扣则需设计前模斜顶。现分享一套经典前模斜顶机构，供参考学习，助力技术提升。

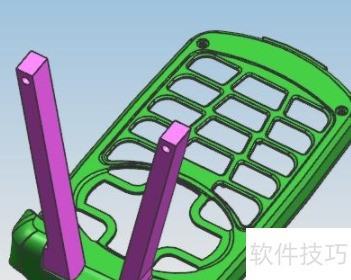

1、 先设计前模斜顶，其角度与后模斜顶保持一致，为3至12度，需注意两者运动行程，确保运行时不发生碰撞，具体所示。

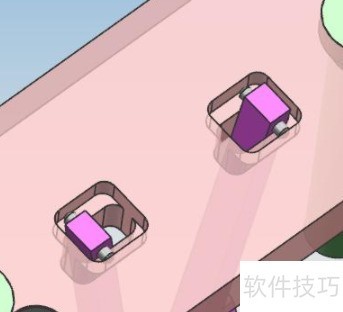

2、 增设两块顶针板并配置两根回针，回针顶端抵住分型面，确保前模斜顶顺利复位，斜顶通过销钉定位实现滑动，结构紧凑，节省空间，具体结构所示。

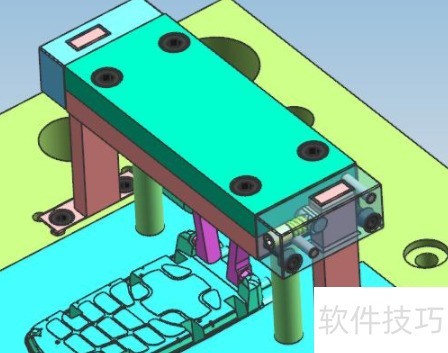

3、 前模斜顶的顶出机构采用扣机结构，其动力源自A板与B板开模时产生的分离力。扣机安装于两块小顶针板之间，长扣机杆固定于B板上。开模过程中，扣机被强制拉回，使前模斜顶脱扣；当运动至设定位置时，由限位装置锁紧，随后扣机被强行打开，实现顶出动作，结构所示。

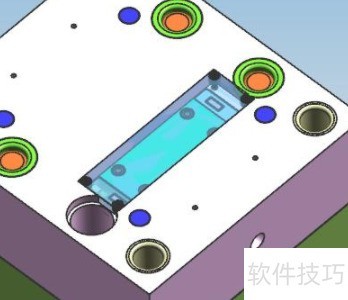

4、 由于该模具为细水口结构，水口板需与A板分离，故A板须增设盖板以封闭前模斜顶机构，具体结构所示。
