网上关于Packet Tracer路由器配置的内容大多依赖命令行操作，我个人不太喜欢这种方式，因此整理了一套可视化配置方法，操作更直观便捷，欢迎各位提出宝贵意见和指正。
1、 在计算机网络中，只有处于相同网段的设备才能通过网线直接通信，当设备数量达到三台或以上时，还需借助交换机来实现连接。例如，A组有三台电脑，使用的是192.168.1.x网段，子网掩码为255.255.255.0；B组也有三台电脑，使用的则是192.168.2.x网段，同样采用255.255.255.0的子网掩码。由于这两组设备位于不同的网络号段，彼此之间无法通过简单的网线直连进行通信。此时，必须引入路由器作为中介设备。路由器的核心作用正是连接多个不同网段，实现跨网段的数据转发与通信。因此，它也常被称为网络网关，是实现局域网之间互联互通的关键设备。

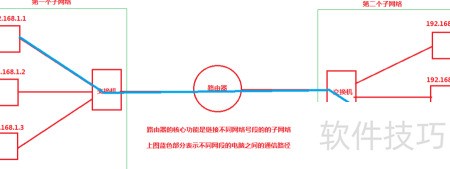

2、 多个子网各自连接至路由器的不同网卡，路由器内部实现各网卡间的互通，从而打通不同网段的子网络。不同网段间通信由此实现，其基本原理示意图如下所示。

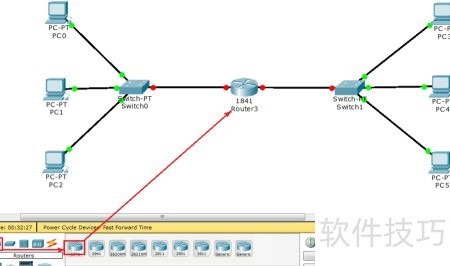

3、 观察单一路由器网络的配置情况。按照原理图进行连接后可以看出，该路由器同时接入两个子网，每个子网分别对应路由器的一个网卡，因此路由器需配备两个网卡。每个网卡所配置的IP地址必须与其连接的子网处于相同的网络号段，以确保正常通信。
4、 上图中路由器的两条线路仍为红色，说明网络未通，需进行配置后方可使用，请点击路由器进行设置。

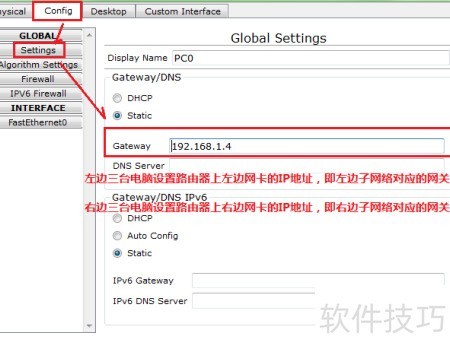

5、 每台电脑需设置网关IP地址方可实现通信。
6、 配置完成后，从左侧PC0向右侧PC3发送ping请求，并通过仿真界面观察数据包传输路径。首次ping时，系统会先发送一个ARP数据包以获取目标设备的MAC地址，该ARP请求在完成地址解析后即失效，因此对应的数据包显示为丢失，后续的ICMP数据包则能正常往返。从第二次及以后的ping操作开始，由于已缓存了对应的MAC地址，无需再次发送ARP请求，所有ICMP数据包均可顺利传输，通信过程稳定无丢包。
7、 前文介绍了单一路由器网络的设置方法，接下来将探讨包含三个路由器的网络配置方案。

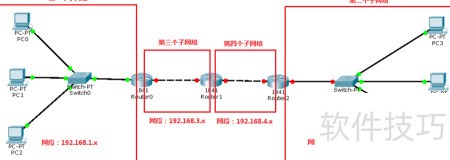

8、 将单一路由器网络升级为多节点互联的新型网络结构。
9、 将第三个子网络左侧网卡配置为192.168.3.1，子网掩码255.255.255.0，右侧网卡设为192.168.3.2，子网掩码相同；第四个子网络的左侧网卡设置为192.168.4.1，子网掩码255.255.255.0，右侧对应为192.168.4.2，掩码保持一致。同时，将第二个子网络中路由器的网卡地址设定为192.168.2.4，子网掩码255.255.255.0。完成上述网络参数配置后，各子网之间可实现互通，确保第一个与第二个子网络顺利连接，整个系统网络链路得以贯通，所有原本显示异常的指示灯均会转为绿色，表示网络状态正常，通信稳定，设备处于正确的工作模式下，满足连通性要求，系统运行达到预期效果。
10、 随后从PC0向PC3发起ping操作，并在仿真界面观察数据包传输过程。可看到数据包刚到达Router0便立即被退回至PC0，此时PC0的命令行窗口中显示出相应的返回信息。
11、 所示，数据包无法经由Router0转发。由于PC0在命令行中执行ping操作，目标地址为192.168.2.1，而Router0右侧接口的IP地址为192.168.3.1，两者不在同一网段，路由器无法匹配正确的路径进行转发，导致数据包被阻断。该现象说明路由设备需具备通往目标网络的有效路由才能实现通信，当前配置缺失相应路由信息，致使传输失败。

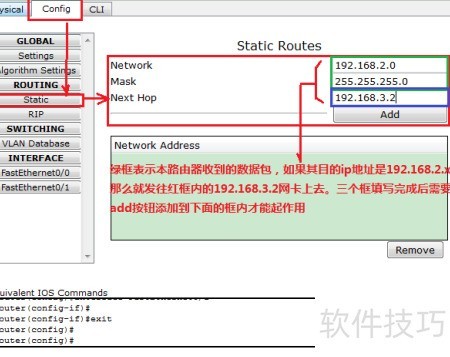

12、 此时点击路由器Router0进行如下设置：

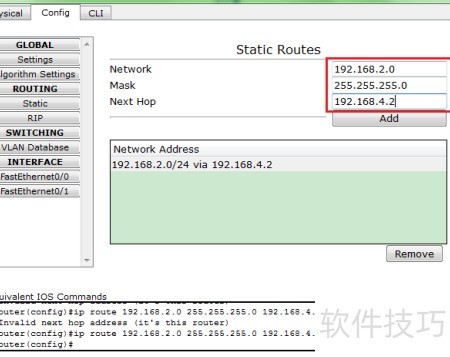

13、 同理，Router1也需进行相同配置。

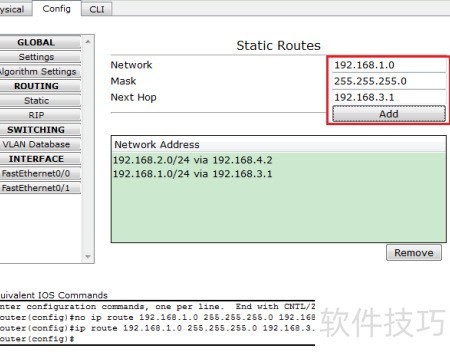

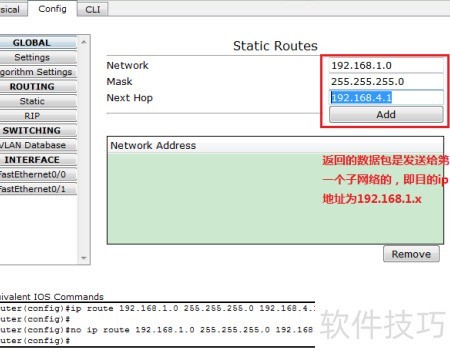

14、 Router2原本无需额外设置，因其已具备IP地址为192.168.4.2的网络接口。完成前述配置后，从PC0尝试ping通PC3，并在仿真界面观察数据包传输过程。可以看到数据包能顺利由PC0传至PC3。然而，当PC3回传数据时，数据包在到达Router2后便无法继续转发，而是直接返回PC3，问题原因与之前相似。此时，需对Router2进行如下配置调整以解决该问题。
15、 路由器1配置详情如下
16、 Router0无需额外配置，因其已具备192.168.3.1的网卡接口。
17、 完成上述配置后，数据包的发送与返回路径均已连通，PC0与PC3之间即可实现正常的通信传输。
