Proe强大尺寸阵列功能，精准高效。
1、 创建新的零件文档。
2、 点击拉伸工具，生成一个尺寸为400×200×16的长方体。

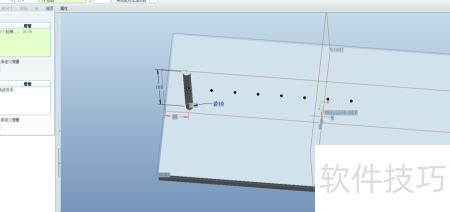

3、 再次点击拉伸，生成一个直径10、高度100的圆柱体。

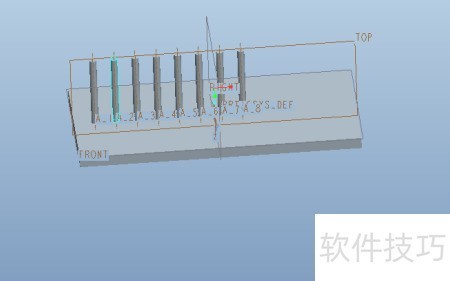

4、 右键点击拉伸2，选择阵列功能，类型设为尺寸，选取30尺寸为驱动，增量30，数量8个。
5、 完成。
6、 上述操作大家应该都已掌握，后续步骤均在此基础上展开。接下来的目标是：奇数位置的圆柱直径保持为10不变，偶数位置的圆柱直径设为20，所有圆柱从左至右高度依次递增40。
7、 方法：

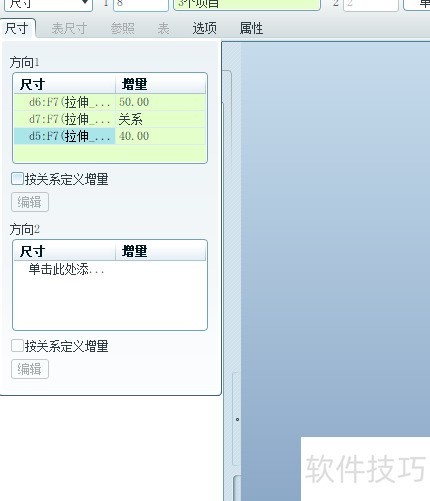

8、 在模型树中选中阵列特征，右键点击并选择编辑定义，进入尺寸选项卡后，按住Ctrl键选取下方三个尺寸。

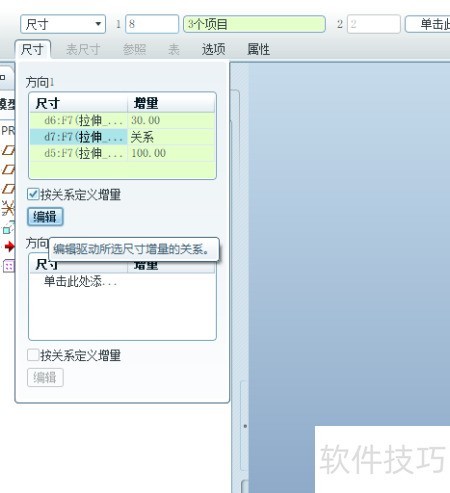

9、 选择直径尺寸，勾选按关系定义增量，点击进入关系设置界面。

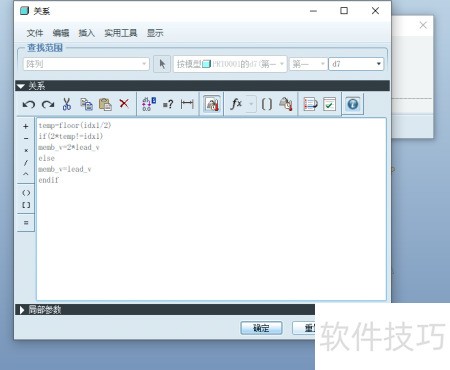

10、 建立以下关联。

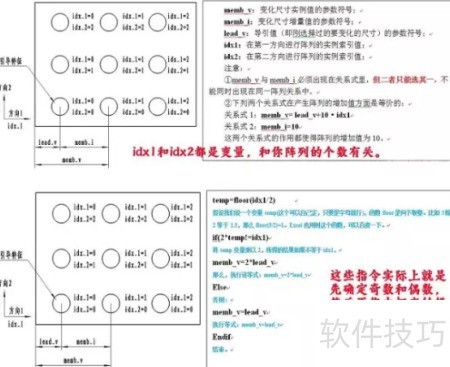

11、 简述上述关系式的含义。
12、 按图示设置增量参数。

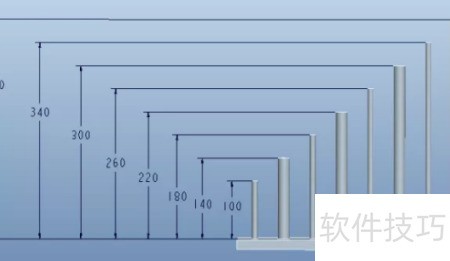

13、 勾选确认完成
