煤炭作为我国主要能源，是经济社会发展不可或缺的重要物质基础。国内煤炭资源丰富，分布区域达60多万平方公里，约占国土总面积的6%。然而，在煤矿安全生产方面仍面临严峻挑战，重大瓦斯事故频发，矿难导致的死亡人数在国际上位居前列。因此，对煤炭等大型地下矿井实施高效安全监测，已成为保障矿井安全的关键环节。
1、 GPRS网络依托GSM系统，是一种覆盖范围广、无需布设物理线路的无线数据传输技术。基于该网络的GPRS RTU支持远程数据传输，具有良好的稳定性和灵活性，尤其适用于大型矿区的煤矿监测系统，实现高效可靠的信息采集与监控。
2、 运作机制
3、 工作原理简述
4、 GPRS是通用分组无线服务的缩写，属于在GSM系统基础上发展起来的一种无线数据传输技术。它通过分组交换方式实现端到端、覆盖广泛的无线IP连接，支持多个用户共享同一信道，同时允许单个用户占用多个信道资源，显著提升了频谱利用效率。该技术的核心在于依托GSM网络架构，借助无线数传终端设备完成数据通信任务。其主要优势在于能够高效整合用户数据与无线网络资源，实现TCP/IP协议的无缝透明传输，使移动终端可稳定接入互联网或专网。由于采用按流量计费模式，避免了传统电路交换对信道的持续占用，提升了网络整体运行效率。GPRS为移动通信向宽带化、分组化演进提供了重要基础，在远程监控、移动办公等领域具有广泛应用价值。
5、 核心特性
6、 传输速率较高，最高可达171 kbit/s，现阶段可稳定支持约40 kbit/s的传输速度。
7、 激活GPRS后可实现持续在线，不会断开连接，如同无线专用网络一般稳定可靠。
8、 按流量计费，无通信不收费，计费模式科学合理。
9、 通过TCP/IP协议，可实现对全球互联网的全面访问。
10、 快速登录，省去冗长拨号，即刻接入网络。
11、 监测系统整体设计
12、 核心构成部分

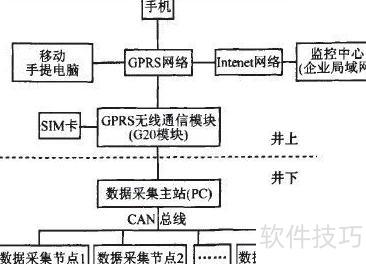

13、 监测系统整体架构所示，分为井下与井上两大部分。井下包括布设于各作业现场的传感器、CAN数据总线及CM550数据采集主站；井上则由GPRS无线传输终端、GPRS网络、移动终端以及基于RTU构建的远程监控中心组成，实现数据的远距离传输与集中监控。
14、 采用GPRS DTU（CM550）作为无线数据传输模块。
15、 井下数据采集与传输技术
16、 本系统选用CAN总线作为数据传输方式，CAN即控制器局域网，是一种广泛应用于工业与自动化领域的通信协议。该总线支持最高1Mbit/s的传输速率，在传输距离长达10公里时，仍能保持50kbit/s的稳定速率，具备出色的远距离通信能力。CAN采用差分信号传输技术，有效提升了抗电磁干扰性能，确保信号在复杂环境下的稳定传输。相较于其他现场总线，CAN不仅实现简单、成本低廉，而且在通信效率和可靠性方面表现优异。其具备高总线利用率，能够在有限带宽下高效完成多节点间的数据交换。此外，CAN总线支持较长的通信距离与灵活的网络拓扑结构，同时集成了完善的错误检测与处理机制。当数据在传输过程中出现错误时，系统可自动重发信息；若某个节点发生严重故障，还能主动脱离总线，避免影响整个网络运行。这些特性使CAN总线在保证高性能的同时，兼顾了系统的稳定性与经济性，成为工业控制领域中极具优势的通信方案。

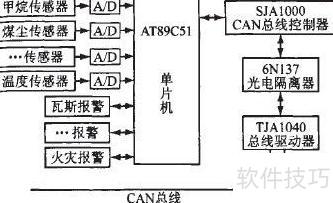

17、 每个数据采集点由多个传感器、单片机、CAN控制器、光电隔离器及总线驱动器构成，形成一个独立的数据采集节点。这些节点接入CAN总线网络，负责实时采集现场的甲烷浓度、煤尘含量、温度等关键参数，并通过CAN总线将数据上传至井口的数据采集主站。在单个矿井中，往往存在多处需监测的位置，因此会部署多个此类节点，所有节点均挂接在同一CAN总线上，实现集中数据汇聚。当系统覆盖多个矿井时，每个矿井可配备各自的主站，以独立完成本区域的数据接收与处理。图中仅展示了一个主站的结构示意图，实际应用中可根据矿井数量扩展相应主站配置，确保各区域监测数据可靠传输与集中管理。
18、 无线远程传输数据
19、 本方案利用GPRS网络实现远程无线数据传输，系统主要由数据采集总站的计算机、GPRS无线数据传输模块、通信网络（涵盖GPRS网络与公共数据网络）以及监控中心构成。现场的GPRS RTU设备通过串行接口与数据采集总站的计算机相连，负责将采集到的数据进行封装处理，并以数据包形式发送至GPRS网络。数据经由GPRS网络进入移动运营商的内部数据网络（CMNET）。每个GPRS终端接入网络时均被分配一个内网IP地址，随后通过GPRS网关支持节点（GGSN）完成端口映射，使数据能够接入互联网。在此基础上，数据将被定向传输至位于Internet上的指定中心服务器。该服务器运行专用的数据接收程序，实时获取传入的信息，并可进一步将数据转发至企业内部网络中的指定数据处理服务器。整个通信过程严格遵循TCP/IP协议体系，确保数据传输的稳定与可靠。系统支持构建中心服务器—多个用户终端的网络架构，实现多点数据汇聚与集中管理，具备良好的扩展性与实用性，适用于远程监测与控制场景下的信息交互需求。

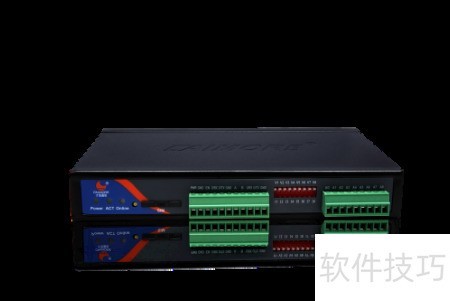

20、 数据采集模块选用CM550型CAN采集卡。
21、 监控中心

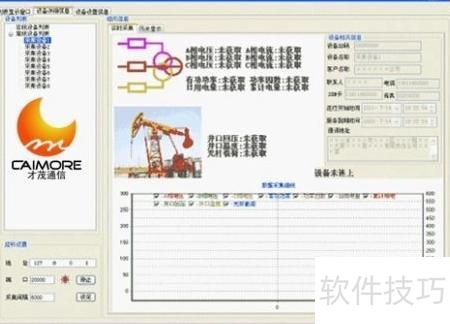

22、 远程监控中心由监控软件与数据库软件组成，负责与远程测控终端RTU进行通信。中心服务器具备固定IP地址，并通过该地址接入互联网，实现网络中的稳定连接。系统运行时，各GPRS通信模块将采集到的数据发送至服务器绑定的IP地址，服务器接收后立即转发给监控软件。监控软件对接收的数据进行解析、分析与处理，并以图形、表格等形式直观呈现。与此同时，原始数据及处理结果均被存储于数据库中，便于后续调用、查询与管理。管理人员可通过系统界面实时掌握设备运行状态，获取历史数据，提升监控效率与决策能力。监控软件的显示界面设计清晰，操作便捷，支持多维度数据展示。
23、 系统功能独特
24、 基于GPRS RTU的矿井远程监控系统能够对多个分布分散的矿井实现同步监测，有效保障数据采集的实时性、准确性以及传输过程的稳定性。该系统建设周期短，总体投入和运维成本较低，具备良好的经济性和实用性。同时，系统支持多终端访问，既可在企业监控中心查看运行状态，也能通过移动计算机或异地网络连接中心服务器进行实时监控。关键报警信息还可通过短信即时推送到管理人员手机，实现全天候移动化管理，提升应急响应能力，具有较高的推广价值和广泛的应用潜力。
