此前介绍了UG10.0进入钣金模块的方法，那么功能同样强大的Pro/e软件该如何使用其钣金功能？接下来将为大家详细讲解操作步骤与技巧。
1、 首先介绍第一种方法，创建钣金文件。
2、 所示，启动Pro/e软件
3、 红框所示，点击文件菜单选择新建选项。

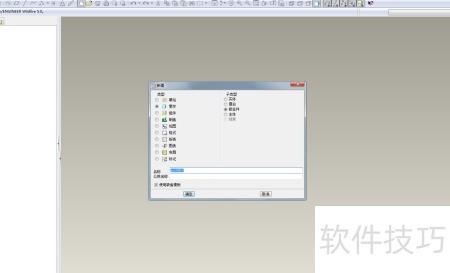

4、 选择零件类型中的钣金件，名称保持默认，应用缺省模板后点击确定。
5、 完成上述操作后，即可创建一个钣金件文件，所示，系统将进入Pro/e的钣金模块。在此环境中，可使用各类钣金专用功能，如钣金建模、折弯处理等，进行后续设计与编辑操作。

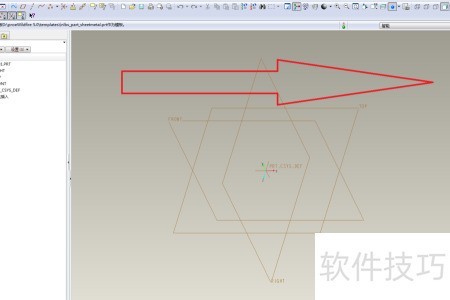

6、 右侧红框所示为钣金工具栏。
7、 接下来介绍另一种方法：先创建实体零件，再切换至钣金模式进行操作。这种方法与UG10.0的操作方式十分相似，流程直观易懂，适合熟悉实体建模后转入钣金设计的用户使用。

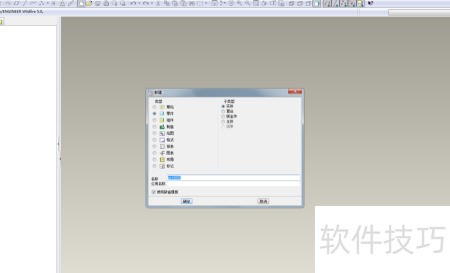

8、 进入菜单，选择，在类型中选零件，子类型选实体模式并设为默认，即可创建一个新的实体零件文件。

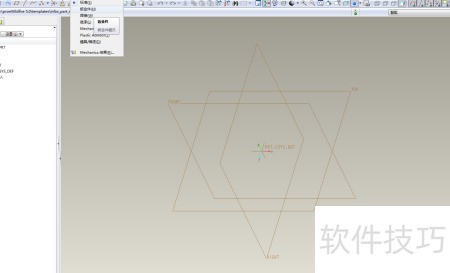

9、 所示，进入实体零件模式后，在标题栏选择应用程序，从下拉菜单中点击钣金件即可完成切换操作。

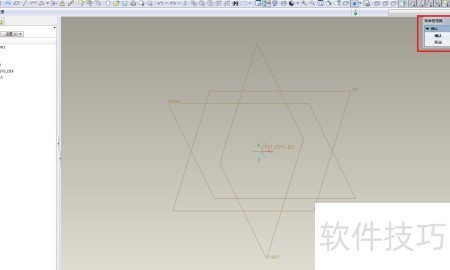

10、 中红色框选的菜单管理器，点击确认即可将模型由实体零件转换为钣金件。由于未在实体零件中创建具体三维结构，转换过程较为顺利。若已存在完整实体，则在转换时需根据实际情况选择多个相关参数，操作会相应复杂一些。
11、 点击确认后，系统将自动进入钣金件操作模式。

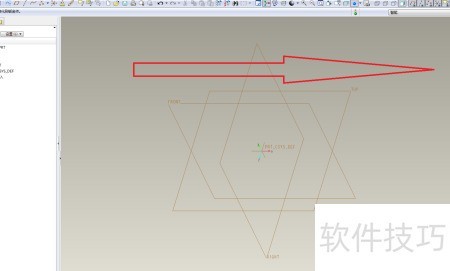

12、 红框所示，为钣金工具栏区域。
