搭建一个简易Simulink模型,实现对Arduino数字输出引脚状态的控制与切换。

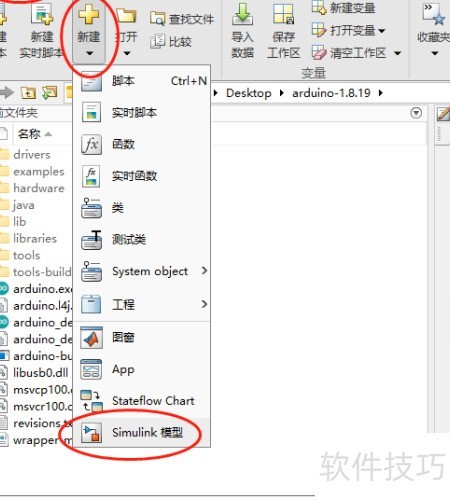

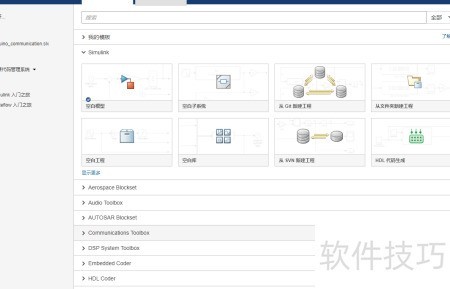

1、 在MATLAB中,点击主页选项卡,选择新建,然后创建一个Simulink模型。

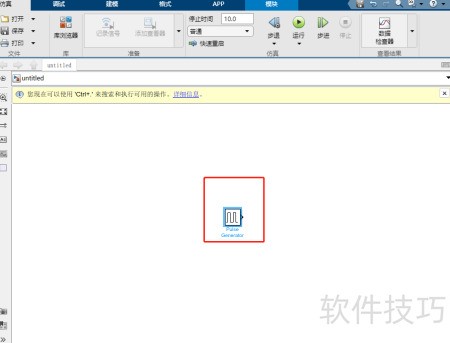

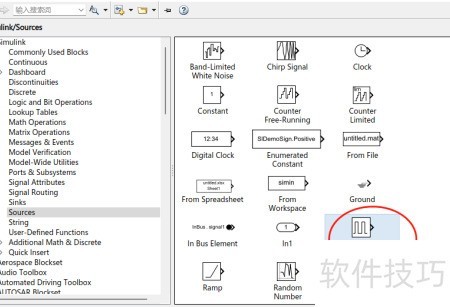

2、 从Simulink的Source库中拖拽Pulse Generator模块至模型界面。

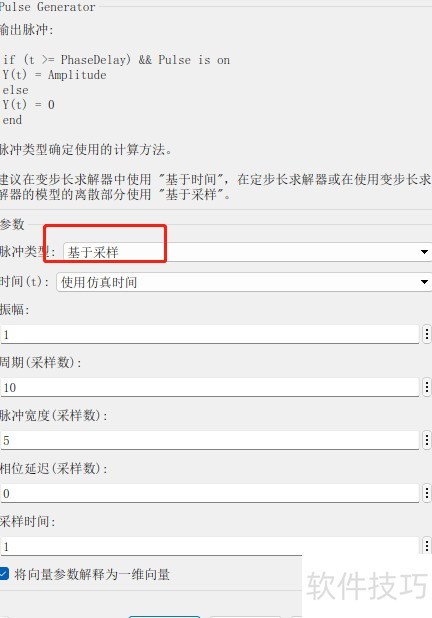

3、 双击脉冲发生器模块,将脉冲类型参数更改为基于采样模式。

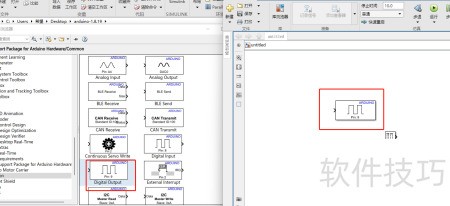

4、 将数字输出模块拖入模型,采用默认参数设置即可。
5、 把脉冲发生器模块与数字输出模块连接起来,确保信号传输正常。
