MATLAB是一款功能强大的软件，不仅能进行数学运算，还可用于构建各类仿真模型，广泛应用于工程与科研领域。

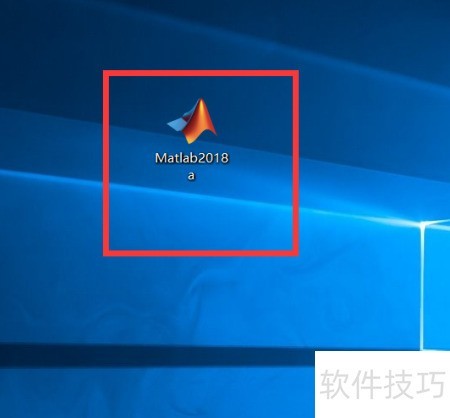

1、 在电脑上启动并打开MATLAB程序

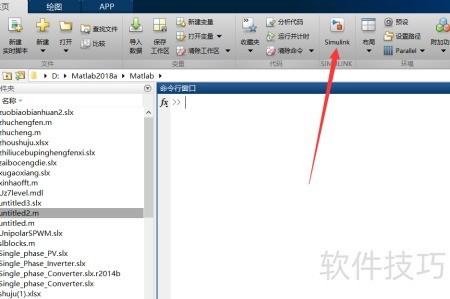

2、 新建一个Simulink仿真模型，点击Simulink开始操作。

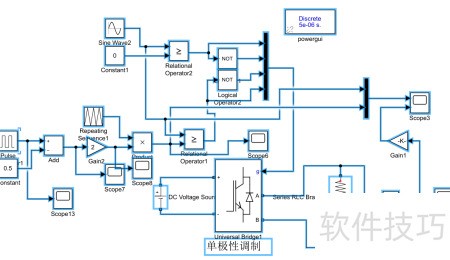

3、 在新建的Simulink模型中，按图示拖入相应模块。

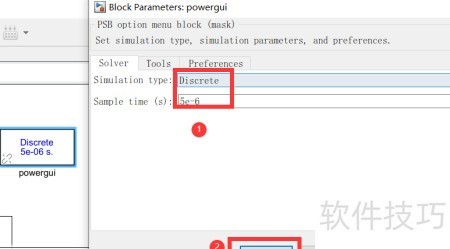

4、 配置powergui参数，具体设置见下图

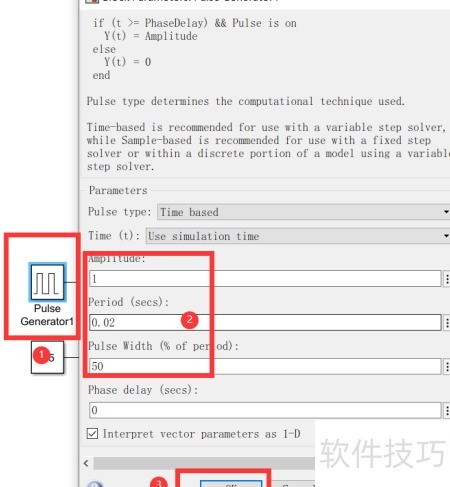

5、 将Pulse Generator1的参数按所示图形进行配置。

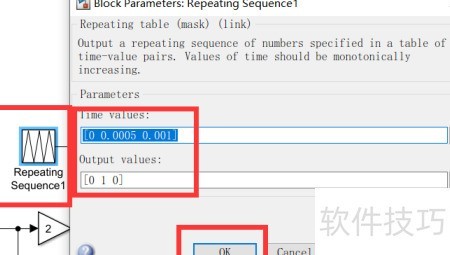

6、 随后按照下图所示配置Repeating Sequence1的各项参数。

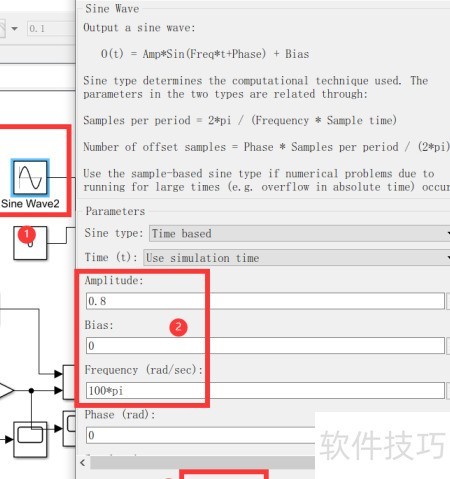

7、 调整Sine Wave2的参数，具体设置所示。

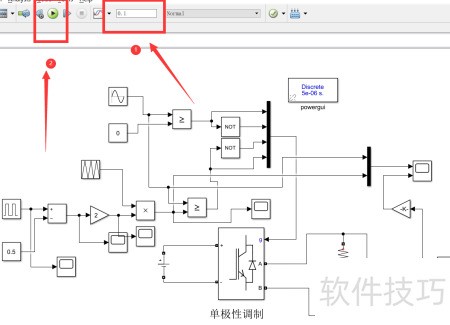

8、 设定仿真时长0.1秒后启动运行。

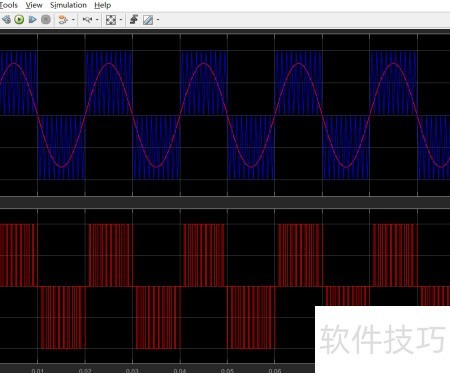

9、 仿真结束后打开示波器，即可观察到单极性PWM电路的调制波形。
