市政及公路工程中，道路测量需按每20米设置测点并计算标高，因图纸通常仅提供整段高程，实际资料要求分段采集。本方法适用于每20米测点的标高计算，同样可用于管道工程的测量作业。
1、 图纸通常标注坡度，但一般不分段示意。

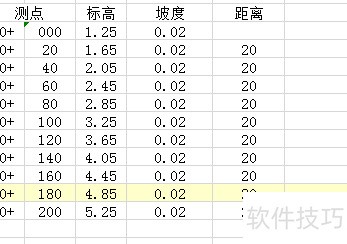

2、 根据图纸纵断面首个测点的标高，确定坡度与间距，完成测点定位。

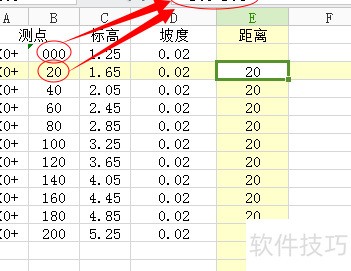

3、 通过两点测量数据计算间距。

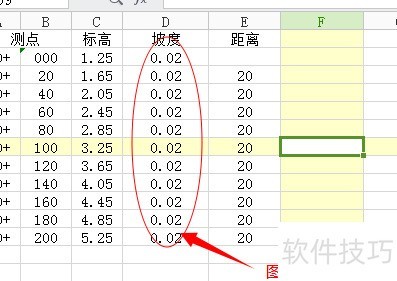

4、 坡度按图纸要求确定。

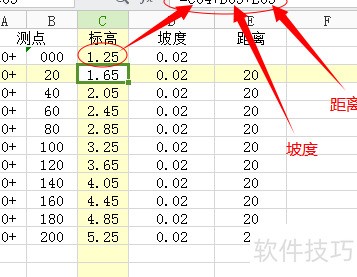

5、 根据公式：前一标高加（或减）坡度乘以距离，得出后一标高。坡度方向按平面图走势确定，朝测量点上升则加，下降则减。
道路图纸测标高方法
