铝压铸件因具备良好的导电、导热及耐腐蚀性能，在工业领域应用广泛。然而其表面易产生氧化层和划痕，若未及时清除，可能影响使用效果。针对这一问题，可通过机械打磨、化学清洗或电解抛光等方式有效去除表面氧化物与痕迹，恢复其原有性能与外观。

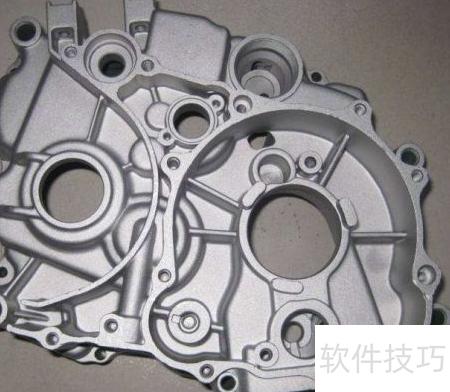

1、 脉冲电解抛光虽能达到与直流恒压相似的整平效果，但整平速度相对更慢。

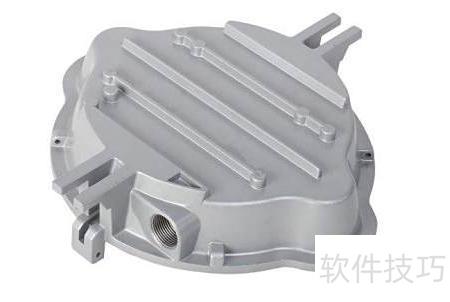

2、 需对铝的三酸化学抛光过程进行深入分析，重点关注硝酸的作用。硝酸在该过程中主要起到抑制点腐蚀、提升表面光亮度的效果。通过对比单纯磷酸-硫酸体系的化学抛光实验可知，在磷酸-硫酸中加入的添加剂应具备抑制点蚀、减缓整体腐蚀的能力，同时还需具有良好的整平性和增亮作用，以实现更优的表面处理效果。

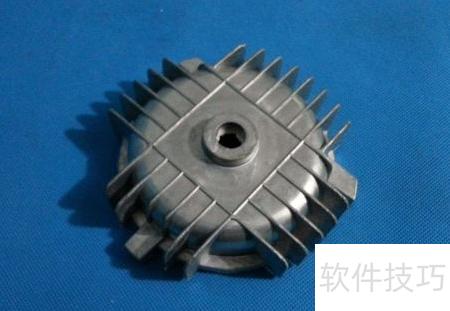

3、 在Na?WO?中性复合体系中，将成膜促进剂浓度控制在2.5～3.0g/L，络合成膜剂为1.5～3.0g/L，Na?WO?维持在0.5～0.8g/L，采用6～12A/dm?的峰值电流密度，并辅以轻微搅拌，可获得色泽均匀、外观光亮的灰色系无机非金属膜层，膜层结构致密且连续性良好。
4、 该中性体系适用于多种铝合金，如防锈铝、锻铝等，均能形成良好保护膜。

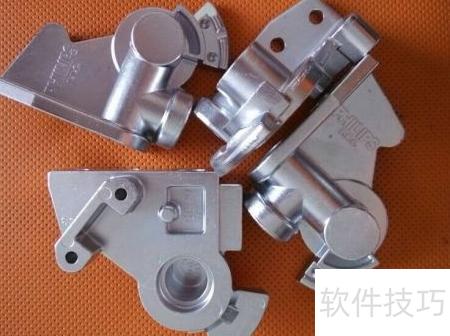

5、 采用多美多压铸铝专用清洗剂，由高效表面活性剂、助洗剂及特效缓蚀剂复合而成，专为铝合金设计的水基清洗产品。适用于各类铝材、铝合金及压铸件的脱脂除油，能有效去除金属加工油和顽固油污。特别适合需同时实现去油、清除白锈、去毛刺等多重清洁要求的工况，清洗效果显著，保护铝材表面不受损伤。
