学习机械的人都了解，测绘零部件是重要环节。本文将为初学者讲解快速测绘直齿圆柱齿轮的具体步骤，帮助大家掌握这一基础技能，提升实践能力，便于后续设计与加工应用。

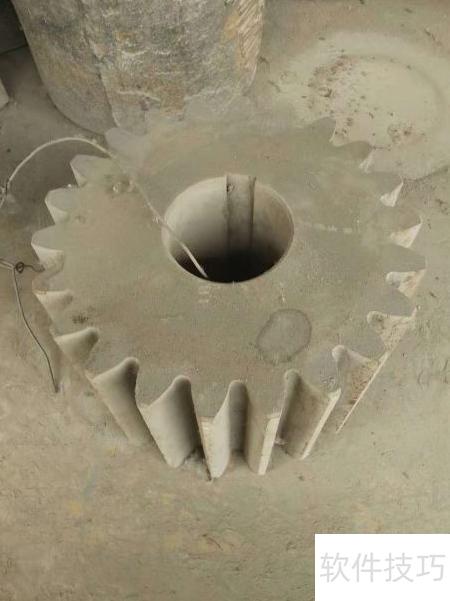

1、 所示，这是待测绘的直齿圆柱齿轮。

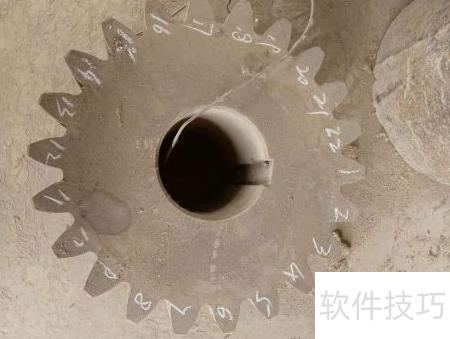

2、 测绘即先测量后绘图，例如观察齿轮，数清其轮齿数量，图中所示齿轮共有22个齿。

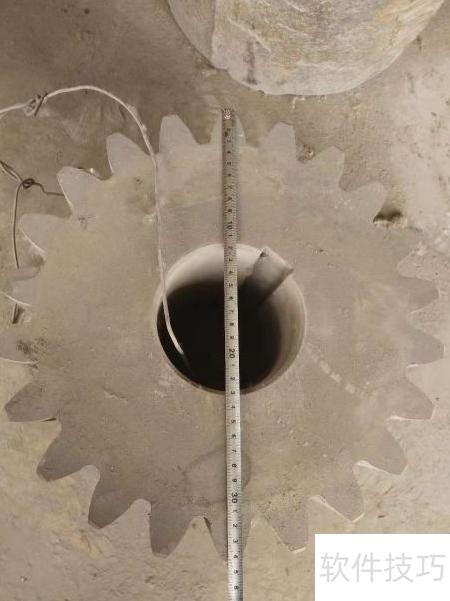

3、 测量外径，图示尺寸约340，允许存在一定误差。

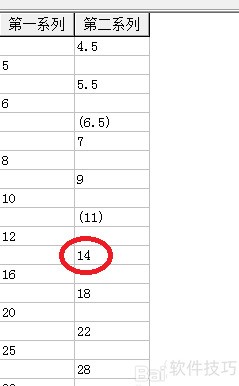

4、 由齿顶圆直径公式 d = m(z+2) 可得模数 m = 外径/(z+2)，代入数据得 m = 340/24 ≈ 14.16，查标准模数表后取整为 14。

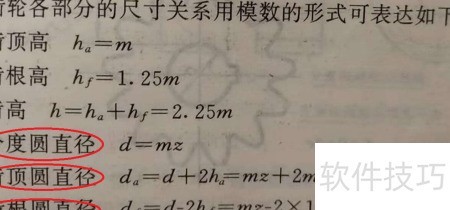

5、 模数m，齿数z。
6、 根据模数及齿数，依次计算得齿顶圆直径为336，齿根圆直径为273，分度圆直径为308。

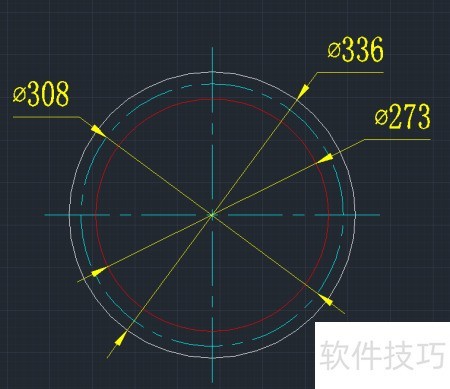

7、 按制图规范绘制齿轮外形，内径已用卡尺实测，无需标注，具体形状见下图。
