1、 组件名
2、 本说明适用于三维显微镜及配件，图示仅供参考，具体以实物为准，安装方法一致。

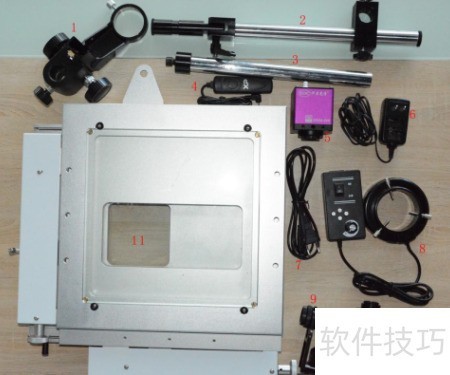

3、 包括升降组件、横杆、立柱、拍照手柄及CCD相机。
4、 6、相机供电接口；7、照明设备插头；8、四向照明系统；9、二维三维模式转换器。

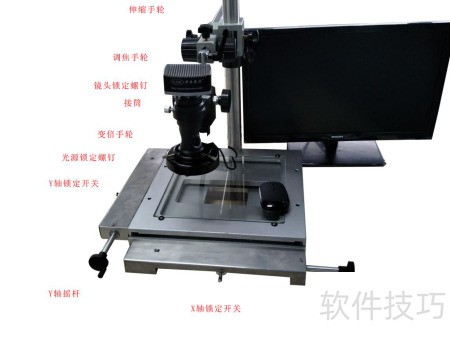

5、 具备连续变倍功能的镜头，配合移动平台与三维视频显微技术。
6、 安装步骤说明

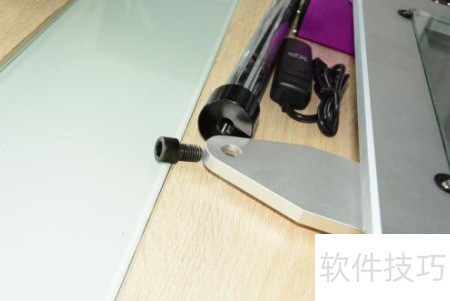

7、 安装三维视频显微镜的底座和立柱，并拧紧固定螺丝。

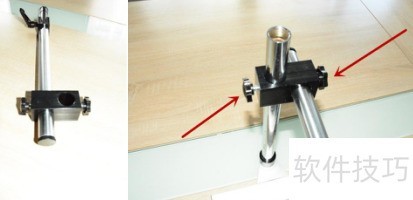

8、 把万向支架装到立柱上，箭头所指为固定螺丝位置。
9、 安装三维视频显微镜的升降组件时，先拆下左图箭头所示的限位旋钮，再装入升降组，安装完毕后将其复原。右图中红色箭头所指为位置调节螺丝，可根据需要自由调整高度与位置，确保设备稳定运行并满足观测需求。

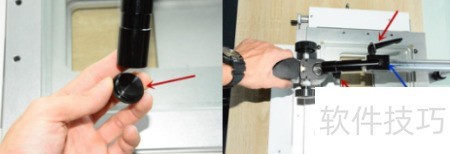

10、 将相机与镜头的保护盖拆除后，把相机对准镜头并旋转固定，完成三维视频显微镜的安装连接。
11、 将镜头和相机装到升降组，箭头所指为固定镜头的螺丝位置。

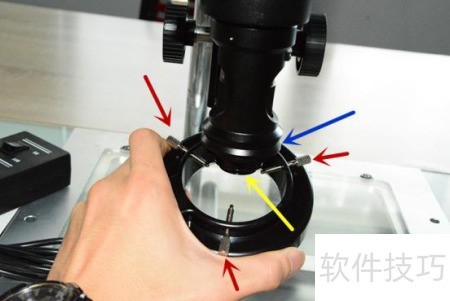

12、 将光源安装至指定位置，红色箭头指示光源固定螺丝，蓝色箭头为螺丝安装孔位，黄色箭头处为3D装置与镜头的连接点，确保各部件准确对接并紧固。

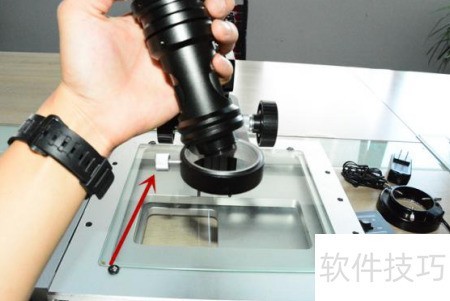

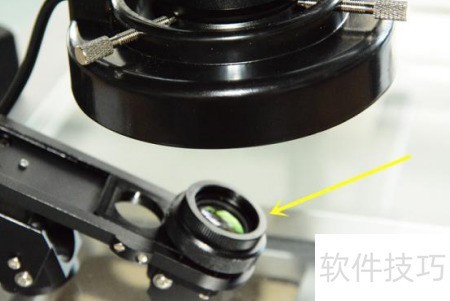

13、 在三维视频显微镜上安装3D组件，黄色箭头所指处为镜头连接位置。

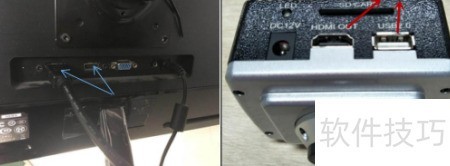

14、 将相机电源接通，并用HDMI线连接相机与显示屏，蓝箭头处为相机电源接口。
15、 安装完成后，将光源、相机和显示屏的电源插头接入200V交流电，即可正常使用EC-S3视频显微镜。
