BOM制作与结构解析
1、 根据原理图生成物料清单

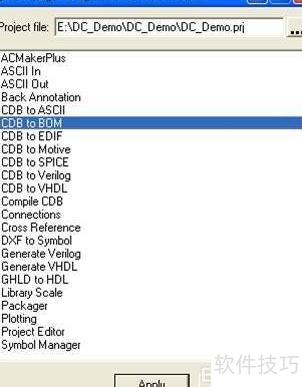

2、 进入工具菜单中的其他实用程序，选择CDB转BOM功能并点击应用。在后续弹出的窗口中，设置配置文件的存放路径，并指定生成的BOM文件名称及保存位置。确认设置无误后，系统将自动生成BOM文件，并存储至所选目录，用户可前往该路径查看结果。整个过程操作简洁，便于快速完成数据转换与输出。
3、 在配置文件栏中指定位于中央库中的BOM配置文件，然后在输出文件栏中设置输出路径及文件名称，需预先在目标目录创建一个Excel文件，并将其指定为BOM数据的输出文件，确保路径正确且文件可写入。
4、 生成如下BOM清单

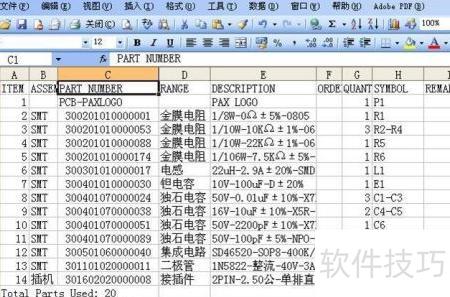

5、 删除冗余内容后，整理结果所示。

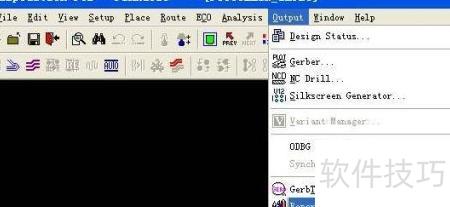

6、 通过运行输出菜单中的报表生成器功能，可从PCB文件自动生成物料清单（BOM）。

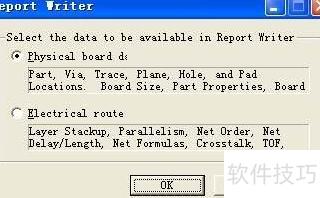

7、 在对话框中点击确定按钮

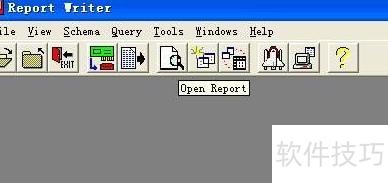

8、 在弹出的ReportWriter窗口里，选择并执行OpenReport指令。

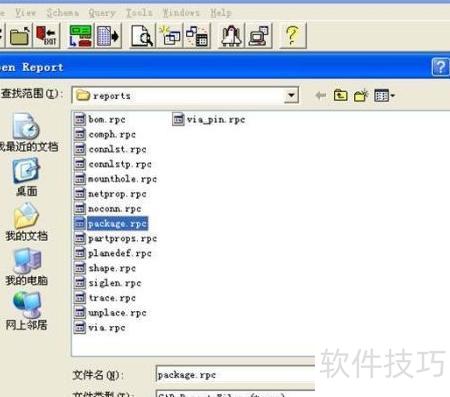

9、 在弹出的窗口里选择并打开package.rpc文件

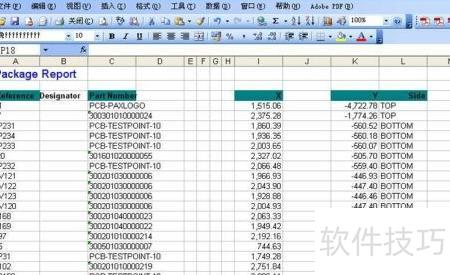

10、 PCB生成的分层BOM清单如下所示
11、 点击按钮可将BOM导出为Excel表格文件，具体操作所示。
12、 PCB BOM清单所示

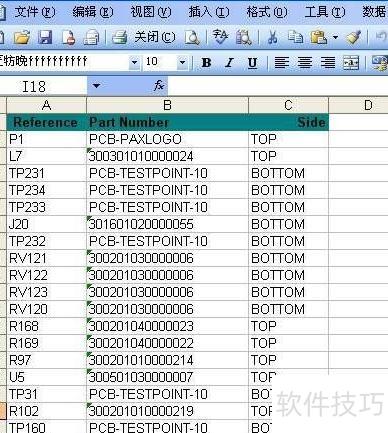

13、 整理导出的PCBBOM Excel文件后，结果所示。
