罗克韦尔AB工业以太网Stratix 8000系列管理型交换机的配置方案。
1、 工厂默认设置IP地址状态
2、 交换机通电后，约三分钟，EIP Mod指示灯呈绿色闪烁状态，若使用A路电源，则Pwr A指示灯持续显示绿色。
3、 确保交换机至少有一个空闲端口未连接设备。
4、 将电脑IP地址和DNS均设为自动获取，确保无其他网络连接，关闭无线功能，仅保留有线连接以保证网络正常。
5、 用回形针长按交换机的Express Setup键，直至某端口指示灯闪烁后松开。
6、 用RJ45网线将电脑与闪烁端口相连。
7、 启动IE浏览器，在地址栏中输入任意网址访问。
8、 此时可进入IE浏览器设置交换机参数，若无法正常访问，可在地址栏输入http://169.254.0.1 即可进入配置界面。

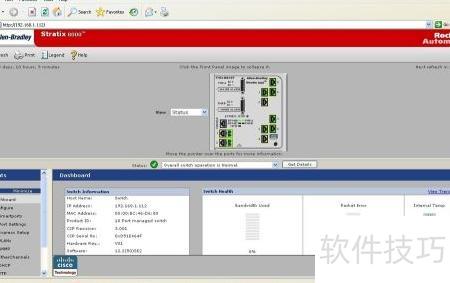

9、 配置IP地址、子网掩码、网关及交换机名称与密码等参数。

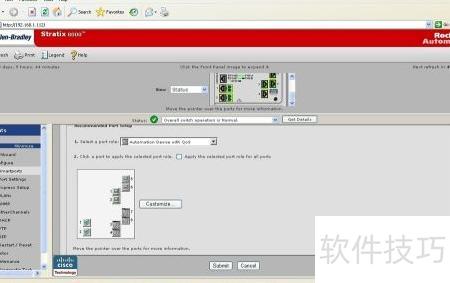

10、 配置Smartports功能，为各个端口指定合适的角色。
11、 建议将端口设置为全双工模式以优化性能。
12、 若连接的是Intel? 82566MM千兆网卡，对应端口必须配置为自动双工模式，以确保正常通信和最佳性能表现。

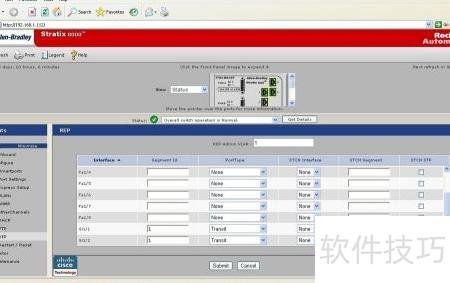

13、 配置光纤环时，需设置上行链路口，每个环包含一个主节点、一个边缘节点，其余均为中继节点。
