在无功补偿装置专家工作组指导下，针对变电站现场测量并联电容器组中单个电容器电容值的难题，研制了TLHG-2202全自动电容电感测试仪，重点解决传统测量方法精度低、操作复杂等问题，提升测试效率与准确性。
1、 并联电容测试
2、 测试前需按要求正确连接电源线和信号电缆。
3、 将测试电压线一端连接至仪器的④、⑦输出接口。
4、 把测试电流信号电缆接入仪器的信号输入插口③处。
5、 连接测试仪器的220伏电源线。

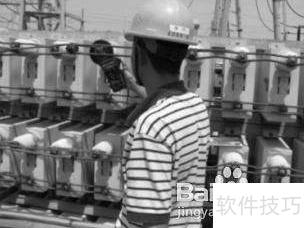

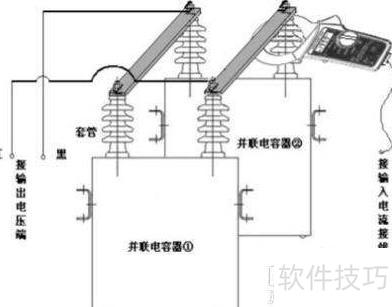

6、 将测试电压线夹在电容器组两极母线上，用钳形电流表套住待测单台电容器的套管进行测量。
7、 关闭仪器电源开关⑧。
8、 开机后屏幕出现提示信息。
9、 按下确认键进入主菜单界面
10、 将光标移至项，进入第三屏参数配置界面。通过左右键选择为模式，按键进入下一项，按键返回上一项。随后设置为系统相电压值，确认后保存参数，自动返回主菜单完成设置操作。整个过程通过方向键与功能键配合完成。
11、 将光标移至测量选项，按下确认键进入测量模式，把电压输出开关拨到通状态，开始电容测量，测量结果实时显示在液晶屏上。
12、 设置
13、 将光标移至设置位置，进入第三屏进行参数配置。
14、 进入第二屏主菜单，选择项并按下键，即可进入测量状态，具体界面参见第八屏测量菜单示意图。
15、 测量结果的具体含义如下
16、 被测电容器的电容值
17、 电容器阻性分量的测量值
18、 施加于电容的交流测试电压
19、 流经被测电容的交流电流大小
20、 被测产品的质量特性
21、 Φ为电容器容性与阻性分量间的相位夹角。
22、 测量时按下确认键即可保存数据，详见保存菜单界面。
