倒顺开关又称顺逆开关，常用于电机控制，通过接通或断开电路实现电机正转与反转。本文将通过图解方式，详细说明如何利用倒顺开关控制220V单相双电容电机的正反转运行过程。
1、 首先分析单相双电容电机在无倒顺开关时如何实现正反转。以正转为例：AB之间通过一片连接，KM之间也通过一片连接，即A与B处于同一回路，K与M也处于同一回路。可归纳为：AB通、KM通，则电机正转。
2、 观察单相双电容电机在无倒顺开关时的反转方式，所示，AK与BM分别为两个连接片。由此可知，A与K、B与M分别处于同一条线路。归纳得出：当AK连通、BM连通时，电机实现反转。
3、 通过前两幅图已了解单相双电容电机正反转的工作原理，接下来分析倒顺开关的结构与原理。当倒顺开关置于顺档时，其内部接线柱按特定方式连接，具体连接状态所示。
4、 当倒顺开关置于逆档时，其内部接线柱按特定方式连通，具体连接所示。
5、 需特别注意，此类倒顺开关的C3与N3接线柱通常始终导通，少数可能存在例外，建议使用万用表实际测量以确认连通情况。
6、 连接倒顺开关前，需先拆除电机上的两个连接片，具体操作见下图所示。

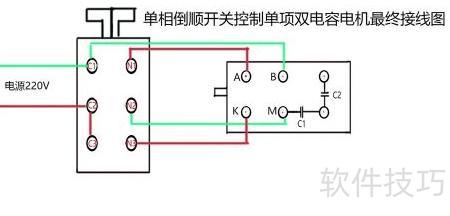

7、 拆除电机的两个连接片后，结合对电机正反转原理及单相倒顺开关结构的深入理解，可知倒顺开关的核心在于内部设有两个可活动的连接片，通过切换实现电路通断与方向变换。掌握这一关键点，便能灵活设计多种接线方式。接下来，我们将一种典型接法分解为三幅图示，直观展示其工作过程。其中包括单相倒顺开关控制电机正反转的完整接线图，以及两张辅助解析的结构剖面图，帮助清晰理解其内在连接逻辑。
8、 由图一可见，当A与B、K与M分别接在同一电源线上时，电机顺向旋转，等效于安装了AB和KM两组连接片；而图二显示，若A与K、B与M分别接入同一路电源线，则电机反向旋转，相当于装上了AK和BM两组连接片。
