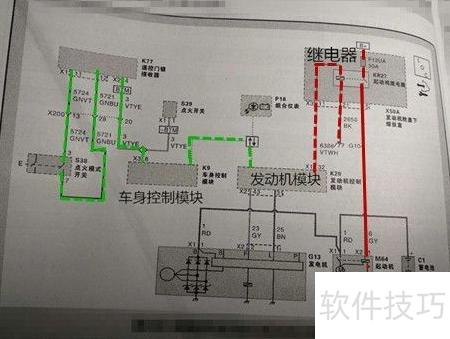

掌握汽车电路维修需学会识读电路图，现以通用汽车为例讲解起动与充电系统电路图的识读方法。

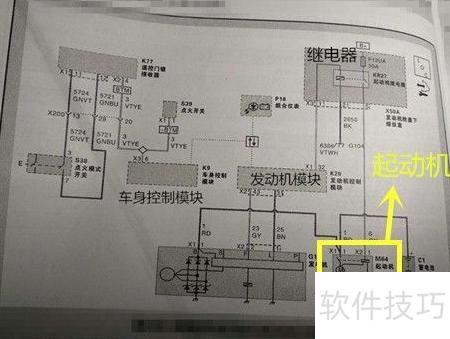

1、 启动装置
2、 该电路图重点在于启动过程，需先识别起动机位置，即便无文字说明，也应熟悉其标准符号。

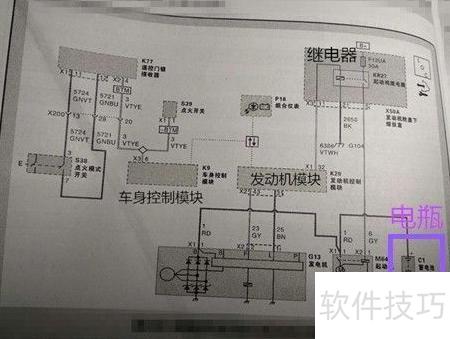

3、 电瓶。
4、 起动机正常工作需电瓶电量充足，掌握电路图中电瓶符号及电流方向即可确保顺利启动。

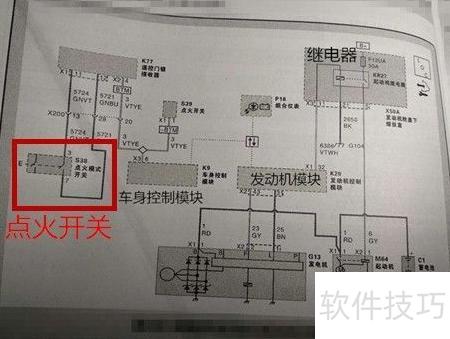

5、 启动开关
6、 点火开关需旋转或按下才能启动汽车，是电路中的关键部件，也是描述汽车启动过程必不可少的环节。

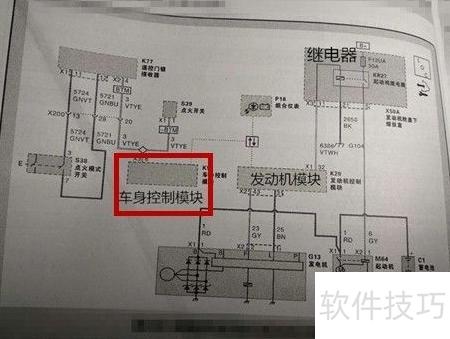

7、 车辆控制单元
8、 车身控制模块用于识别点火开关所处位置，并根据其状态向车辆其他系统发送相应信号，实现电路联动控制。

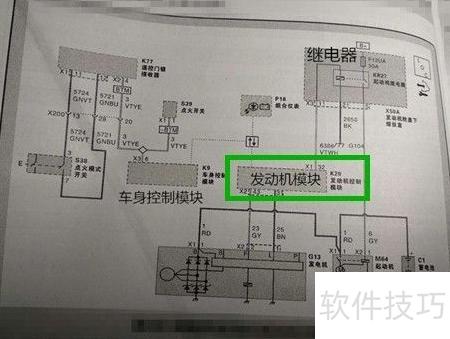

9、 发动机控制单元
10、 当点火开关置于启动位置时，车身模块接收到该信号便会向发动机控制模块发送启动请求。同时，发动机模块会采集离合器或刹车开关、空档位置等信号，综合判断是否满足启动条件，从而决定是否允许发动机启动。

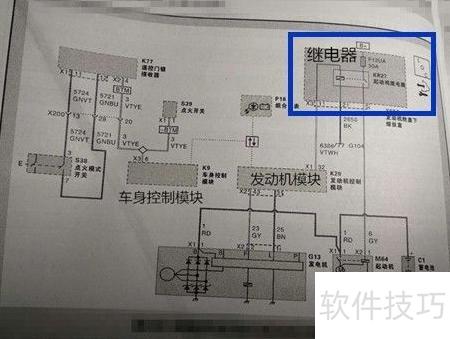

11、 启动继电器
12、 发动机模块确认具备启动条件后，便会接通起动机继电器电源，继电器线圈通电闭合，将蓄电池的电能输送至起动机，起动机开始工作，从而带动发动机启动运转。
