掌握电路图是检修汽车电路的关键，能快速定位故障。接下来将介绍如何读懂通用汽车制动灯电路图，帮助提高维修效率。

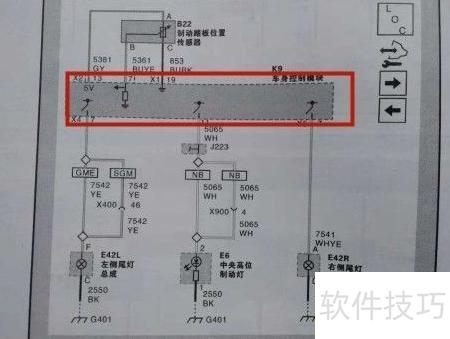

1、 K9车身控制系统模块。
2、 从电路图可见，控制模块（BCM）内部设有电源，专门负责为制动灯供电，即制动灯的电力来源直接由BCM提供。

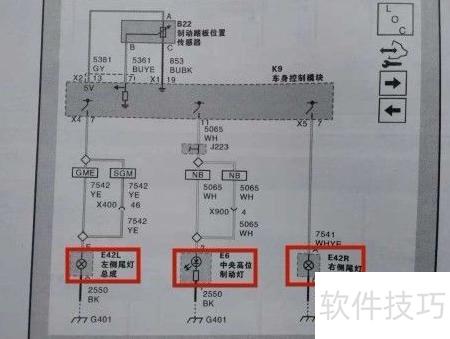

3、 刹车灯亮起
4、 图中显示左右各有一个制动灯，另有一个LED高位制动灯，三者共用同一个接地点进行控制。

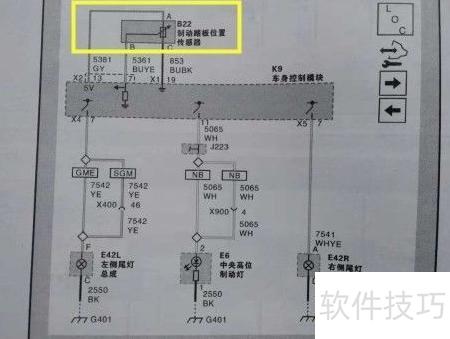

5、 刹车踏板位置感应器。
6、 图中所示的制动踏板位置传感器，又称制动灯开关，但并非传统机械开关，而是由精密传感器构成的电子装置。
7、 制动踏板传感器供电位置。
8、 电路图显示，BCM为踏板传感器提供5V电源及接地，二者工作正常；踩下踏板时，传感器即输出相应信号。

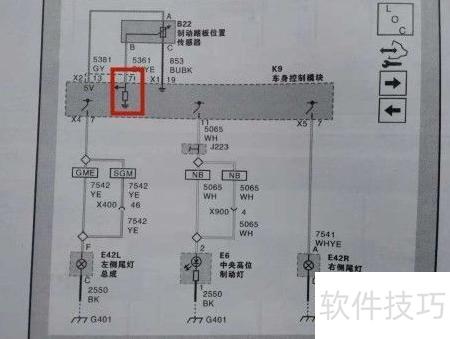

9、 踏板传感器发出信号。
10、 当驾驶员踩下踏板时，BCM的7号引脚输出信号，BCM接收后立即触发相应的控制响应。

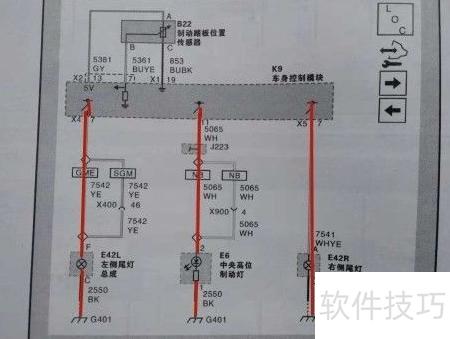

11、 BCM控制制动灯亮起
12、 制动信号触发后，BCM控制X4的7、11脚及X5的7脚通电，开关闭合，三个制动灯随即点亮。
