AutoCAD吊钩二维图纸实例
1、 第一步：启动AutoCAD软件，打开提供的案例文件（未关注者可免费领取），然后按图示绘制两条定位基准线。

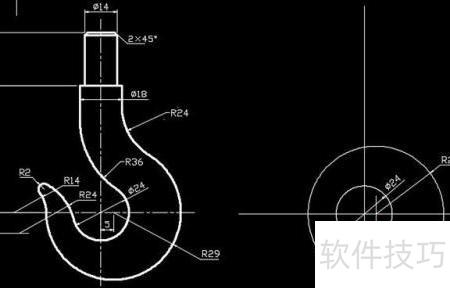

2、 第二步：画一个直径为24的圆；将竖直线向右偏移5个单位；以两线交点为圆心，画半径为29的圆。
3、 第三步：将水平定位线向下移动9个单位；再将直径为24的圆向外偏移24个单位；以二者交点为圆心，绘制半径24的圆。完成后，删除黄色辅助圆。

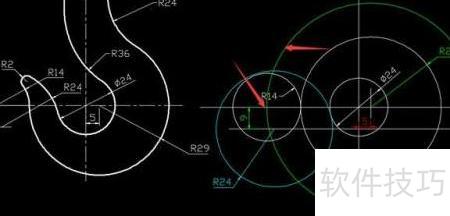

4、 第四步：将半径为29的圆向外偏移14单位，所得绿色辅助圆与箭头指示线相交；在该交点处绘制一个半径为14的圆，并清除绿色辅助圆。
5、 第五步：输入F并回车，设置圆角半径为2，对半径分别为14和24的两圆进行倒圆角操作，即可获得所示效果。
6、 第六步：输入TR命令并回车两次，修剪多余线条，即可获得所示效果。

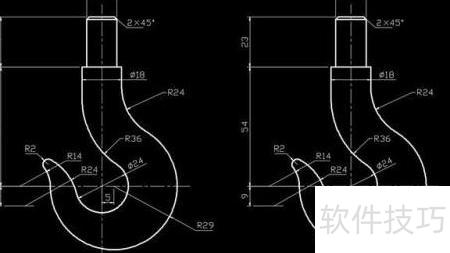

7、 第七步：通过偏移操作调整定位线效果
8、 第8步：输入F执行圆角命令，创建半径分别为36和24的圆弧，整体绘制已接近完成。

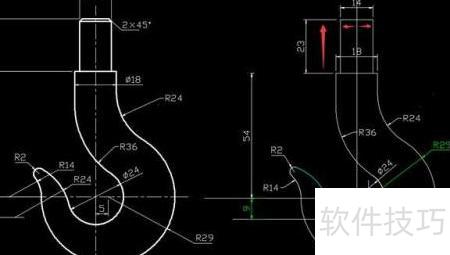

9、 第9步：通过偏移操作生成14和23两条线，并裁去多余部分，此时图形已完成约95%。
10、 对模型进行2×45°倒角处理，将定位线替换为Center线型，并加粗轮廓线，即可完成最终效果。
