电是现代生活不可或缺的能源，电缆则如同电力传输的神经网络。许多人对其知之甚少，本文将简要介绍10kV YJV22—3×150型交联聚乙烯绝缘钢带铠装电缆。
1、 电缆符合标准要求
2、 涵盖以下全部标准的最新有效版本。

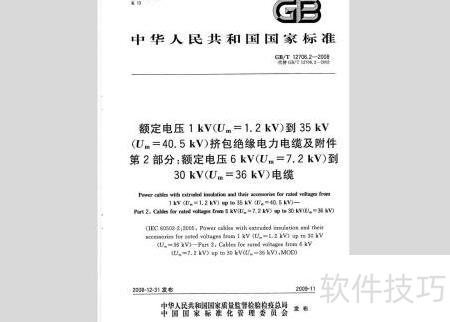

3、 额定电压1kV～35kV挤包绝缘电力电缆附件国家标准（GB/T 12706）。
4、 电缆绝缘及护套材料通用试验方法（GB/T 12951）
5、 电线电缆电性能试验方法国家标准（GB/T 3048）。
6、 国家标准电线电缆识别标志（GB/T 6995）
7、 国家标准电缆在火焰条件下的燃烧试验（GB/T 18380.1）。
8、 国家标准电缆导体（GB/T 3956）
9、 电缆使用环境
10、 导体与地或金属屏蔽间额定工频电压为8.7千伏。
11、 系统标称电压为10千伏。
12、 系统最高运行电压为12千伏。
13、 中性点经小电阻接地
14、 海拔高度不超过1200米
15、 设备正常运行的温度范围为-15℃至40℃。
16、 运行环境湿度要求：日平均相对湿度不超过95%。
17、 月均相对湿度不高于90%
18、 周围空气洁净，无尘埃、烟雾、腐蚀性及可燃性气体、蒸汽或盐雾污染。
19、 地震烈度不高于8度

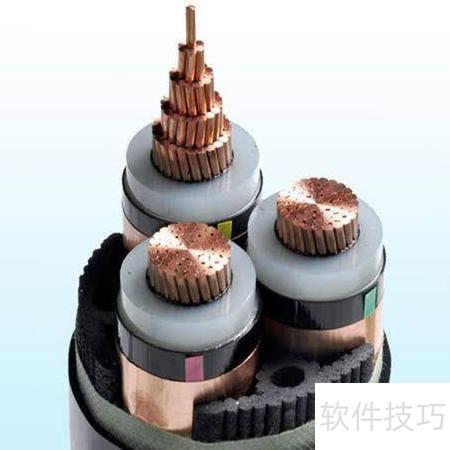

20、 电缆构造
21、 ①导体
22、 导体采用多股圆形软铜线绞合紧压工艺制成，表面光滑洁净，无油污与毛刺；其结构、性能及外观均满足GB/T 3956标准要求，紧压系数不低于0.90；同时，导体在20℃下的直流电阻严格符合GB/T 12706标准规定。
23、 导体屏蔽层
24、 导体屏蔽层须采用挤包交联型半导电材料，均匀覆盖导体表面，质地平滑，无明显绞线凸起，且不得出现尖角、颗粒、焦痕或擦伤等缺陷。
25、 ③绝缘
26、 绝缘层须采用交联聚乙烯（XLPE）材料，通过挤出工艺紧密包覆，表面应光滑平整，各项性能须满足IEC 60502标准要求。绝缘层标称厚度为4.5毫米；实测平均厚度不得小于该标称值；最薄处厚度不得低于标称值的90%减去0.1毫米，即不低于4.0毫米。
27、 绝缘层偏心度应控制在10%以内。
28、 绝缘层屏蔽
29、 导体绝缘屏蔽层须采用挤包式半导电材料，均匀覆盖于绝缘层表面；其表面应光滑平整，不得存在尖角、颗粒、烧焦或擦伤等缺陷。
30、 导体屏蔽、绝缘层及绝缘屏蔽须采用干式三层共挤工艺制造。
31、 金属屏蔽
32、 金属屏蔽采用铜带或铜带与铜丝疏绕组合的复合结构。
33、 铜带屏蔽由一层软铜带重叠绕包而成。
34、 内衬层
35、 内衬层为挤包结构，依据产品类型可选用聚氯乙烯或聚乙烯护套材料，其标称厚度严格满足国家标准GB/T 12706的相关规定。
36、 铠装层
37、 金属铠装可选用钢带或钢丝，其宽度、厚度及钢丝直径均须满足国家标准GB/T 12706的相关规定。
38、 单芯电缆须采用非磁性材料铠装，如铝带、铜带、去磁钢带，或铝合金丝、铜丝、去磁钢丝等。
39、 外护套
40、 非金属外护套根据电缆类型，可选用聚氯乙烯、聚乙烯或低烟无卤聚烯烃材料。其标称厚度须满足GB/T 12706标准规定；实际护套的平均厚度不得小于标称值，而最薄处厚度则不应低于标称值的80%减去0.2mm。
41、 护套料依使用环境不同，选用耐寒、耐候（抗紫外线）、防鼠蚁等特性的专用材料。

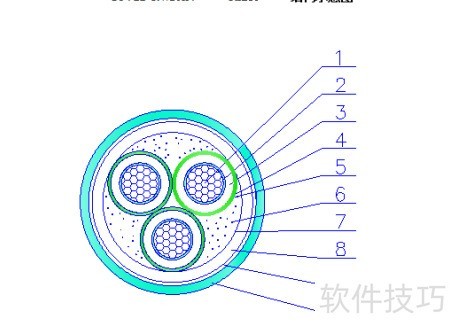

42、 电缆结构示意图
43、 电缆结构自内而外依次为：导体、导体屏蔽层、绝缘层、绝缘屏蔽层、金属屏蔽层、填充层、绕包带、内衬层、铠装层及外护套。
