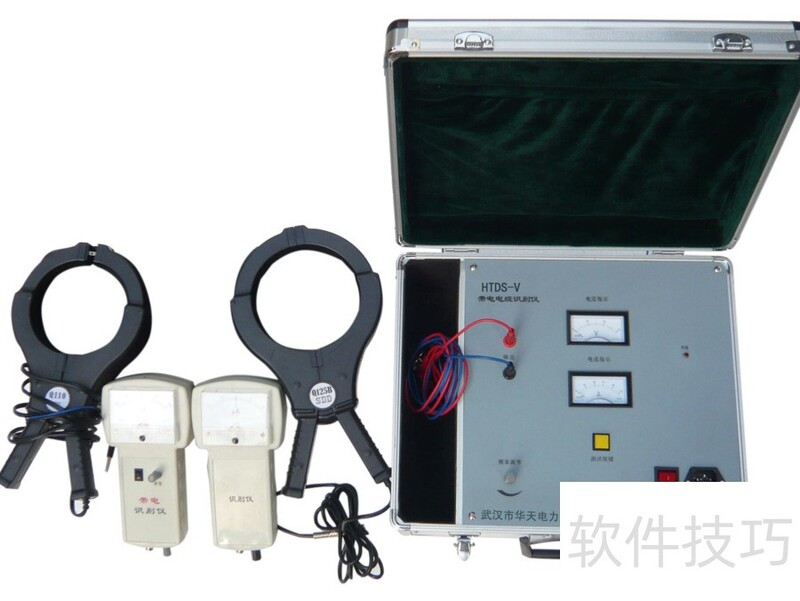

该设备在电缆施工与运维中作用关键。其发射端运用单片机技术对信号编码，驱动大口径卡钳输出平均值为零的大电流相位编码信号，实现带电状态下精准识别目标电缆。
1、 该设备在电缆施工与运维中作用关键。其发射端运用单片机技术对信号编码，驱动大口径卡钳输出平均值为零的大电流相位编码信号，实现带电状态下精准识别目标电缆。
2、 带电电缆识别仪的接线方式有直连法与耦合法两种。
3、 直连法仅适用于断电电缆的识别。
4、 B、耦合法可识别带电或不带电电缆；直连法需先断开被测电缆接地线，再将仪器信号输出线（红色夹子）接入。
5、 电缆识别操作需遵循以下步骤：首先，将发射机输出端接入待测电缆的某一相线，另一端可靠接地；同时，将信号回流线（黑色夹子）也连接至大地。其次，在识别过程中，应以接收钳表头指针的初始偏转方向为判断依据——电流须沿接收钳所标示的方向流过电缆。若为正确目标电缆，指针初始摆动方向应向右。当多条电缆相位一致时，可借助幅度比较法进一步甄别：适当调节接收器灵敏度旋钮，使读数处于清晰可辨范围，然后对比各电缆感应信号的幅值，其中幅值最大者即为目标电缆。此外，采用耦合方式识别时，需确保待测电缆两端（可通过导体芯线、金属屏蔽层或铠装层）均与大地形成良好电气连接，从而构成完整回路；同样通过调节灵敏度并比对信号强度，幅值最高者即为所求电缆。
6、 5. 判断时应优先依据相位特征，辅以表针摆动幅度作为参考。
7、 6. 识别仪主机红色输出端（带夹子）须接至待测电缆中绝缘性能较好或绝缘电阻较高的一相，且该相在电缆远端必须可靠接地。
8、 7. 接线过程中，务必确保信号回路经大地闭合，形成完整通路。
9、 8. 采用直连法时，回路总电阻不得超过1kΩ；使用耦合法时，则不应超过200Ω。
10、 以上为带电电缆识别操作的基本要求与注意事项，须严格遵守，以保障识别准确性与作业安全性。

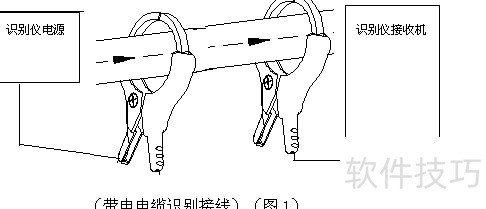

11、 开启识别仪电源。将发射钳牢固夹在待测带电电缆的适当位置，并接通其电源；随后按下测试键，向电缆注入识别信号。接着，将接收机与接收钳连接，再将接收钳夹于待测电缆上。打开接收机电源，逐步由低至高调节灵敏度，避免指针过载偏转，同时校准表头零点。此时，仅被施加识别信号的那根带电电缆会在接收端产生明显响应，其信号摆动频率与识别仪输出的调制频率严格同步，从而实现准确判别。
12、 在强干扰环境下，应先将灵敏度电位器逆时针旋至最小位置，再配合调零操作反复微调。实际应用中，可先将指针略微左偏至0刻度左侧，随后交替精细调节调零与灵敏度两个旋钮，使指针摆幅逐步达到最大值。通过对比各电缆感应信号的幅度，摆幅最大的即为待识别的目标电缆。此方法适用于无电电缆的识别作业。
13、 电缆识别仪的信号发生器可接入交流或直流电源，向已断电待识别电缆施加周期固定、单极性的直流脉冲信号。
14、 接线方式一：断开电缆近端铠装与大地的连接；测试仪红色输出夹接电缆待测芯线，黑色输出夹接接地端或地钉；同时，该芯线远端也需可靠连接至同一接地点或地钉。
15、 接线方式二：适用于两端铠装接地、中间无接地点的短电缆。操作时，先断开电缆近端铠装与大地的连接；再将测试仪红色输出夹牢固夹在待测电缆铠装层上，黑色输出夹夹在可靠接地点（如接地极或地钉）上；务必确保电缆远端铠装已良好接地，以保障测试准确性与安全性。
16、 开启识别仪电源开关，用专用连接线将其接入待识别电缆的芯线与接地端（如地钉或接地极）。按下测试键启动检测。将接收机与接收钳可靠连接，注意接收钳上的箭头须指向电流实际流入方向（即正向），若反接则信号指示相反。将接收钳牢固夹持于被测电缆外护层上。调节接收机灵敏度至适宜档位，此时手持接收机即可清晰观察到指针摆动信号，从而准确判别目标电缆。
