2、 操作步骤如下所示

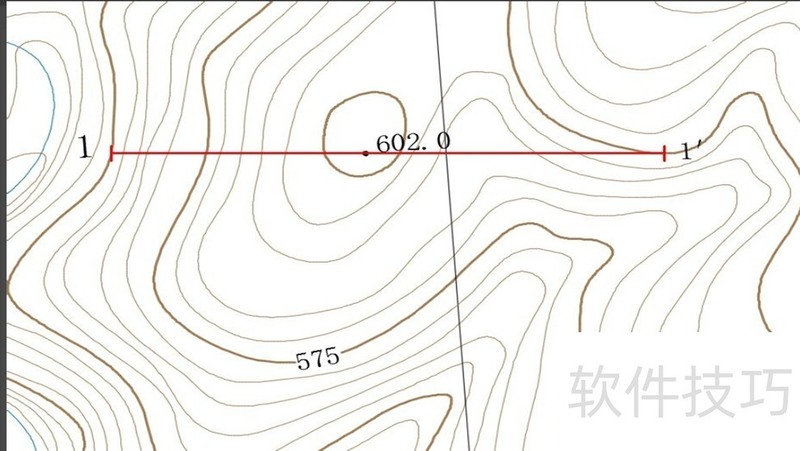

3、 根据图中红线所示剖面线绘制地形剖面图，先确定起点高程。图中1-1′线起点高程为550米，等高距为5米。

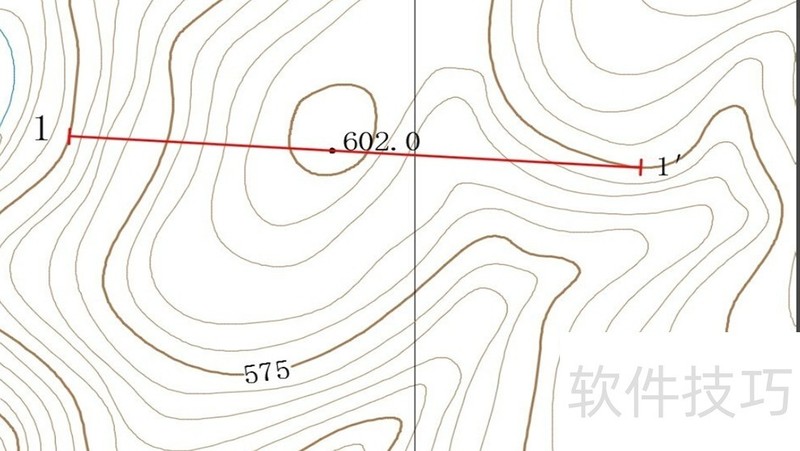

4、 将地形图旋转，直至剖面线呈水平状态。

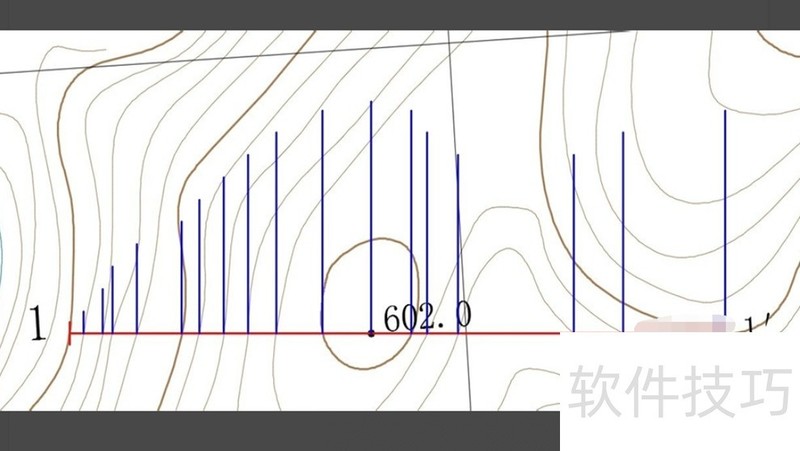

5、 在剖面线与地形线相交处作辅助线，依据起点与交点间等高线的高程差确定其长度。若下一条等高线比起点高5米，向上绘5米辅助线；若低5米，则向下绘制。同时需准确标出山顶最高点与鞍部最低点的位置，确保剖面图的准确性与完整性。

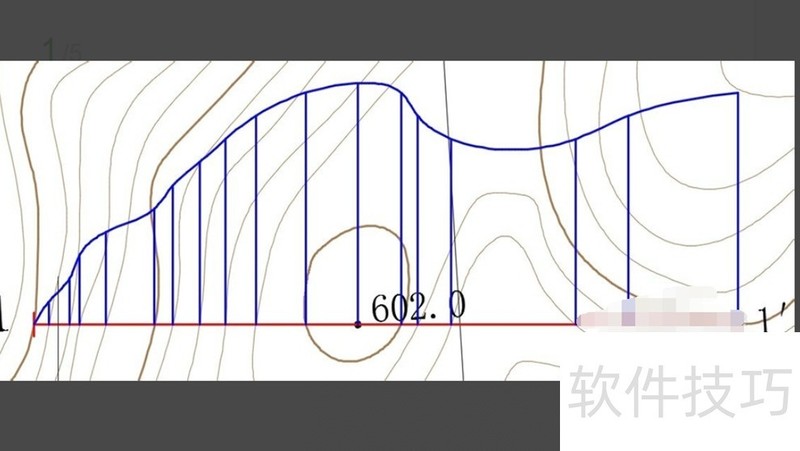

6、 完成辅助线后，用样条曲线依次连接各顶点。

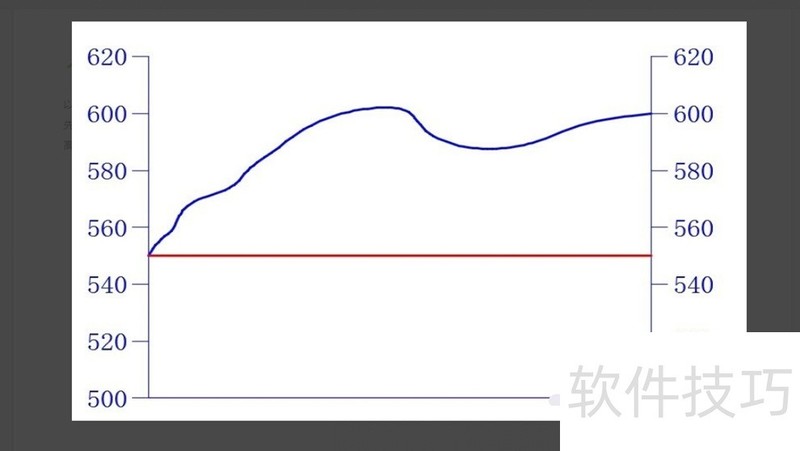

7、 将绘制好的样条曲线和剖面线复制至空白区域，依据剖面线起点的标高添加对应高度，即可完成剖面图的标高标注。
