在河道、管道及渠道工程中，常需绘制纵断面图。利用整理后的数据文件，可快速自动生成堤防与渠道的纵断面，操作简便高效。

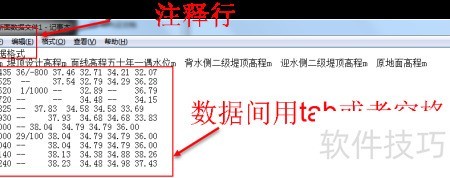

1、 数据文件采用文本格式，各数据间以空格或制表符分隔；行首含分号的为注释行，系统不予读取。

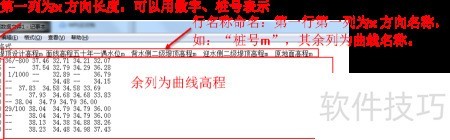

2、 数据文件首列代表x方向长度，可采用数字或桩号表示，允许重复及添加前缀。
3、 其余列为曲线高程数据，首行首列标注x轴方向名称，如桩号m，其他列为对应曲线名称。

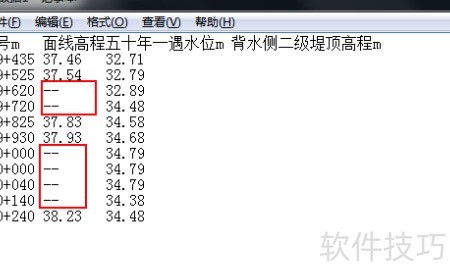

4、 数据格式一：由数字与--构成，高程以数字表示，若曲线间呈线性关系，可用--替代。

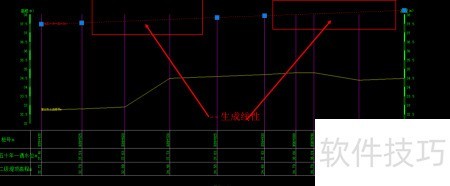

5、 接着执行tzdm指令导入数据，绘制纵断面图。

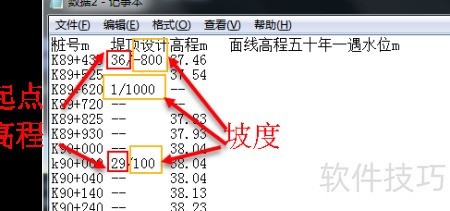

6、 数据格式2中，高程可用起点高程/坡度或1/坡度表示。变坡处可任选其一格式；若采用起点高程/坡度，则该桩号前段高程依前段坡度推算，本桩号高程以指定的起点高程为准。两变坡点之间的高程可用--表示。当起点高程为1米时，为避免与1/坡度混淆，应写作1.0。该规则确保数据清晰、无歧义，便于准确识别不同区段的高程与坡度关系。

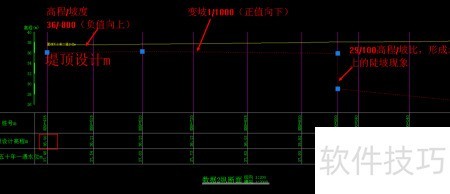

7、 使用tzdm命令导入数据，生成纵断面图。

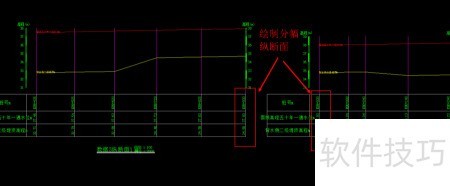

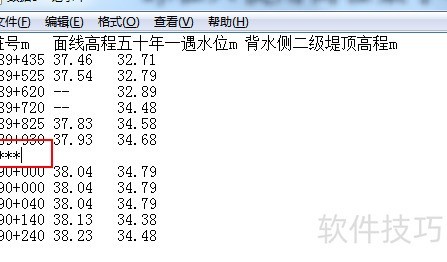

8、 数据文件可分行输入，支持分幅处理，实现多纵断面绘制。
9、 接着执行tzdm指令导入数据，绘制出纵断面图。
