电池管理系统电路包含电源模块、TMS320LF2407A芯片及多个集成单元，共同实现对电池状态的实时监测与控制，确保系统稳定高效运行。

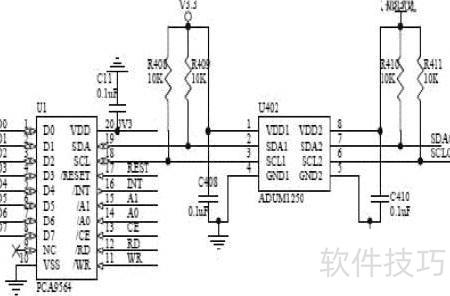

1、 OZ890采样模块将处理后的数据经I2C总线传输至LF2407控制器。由于LF2407本身不具备I2C接口，系统采用PCA9564芯片扩展其实现通信功能。为确保数据在传输过程中的稳定性，防止电磁干扰对I2C总线造成影响，需对总线信号实施隔离措施。鉴于I2C总线具有双向通信特性，选用ADuM1250这一支持双向传输的隔离芯片，有效实现信号隔离，提升系统抗干扰能力与运行可靠性，保障数据准确传递。
2、 电池管理系统通过串口将采集并处理的数据传输至PC端界面，实现人机交互功能。借助串口界面，可实时查看电池总电压、单体电压、电流、SOC、故障状态及充放电功率等关键参数，并支持通过串口指令完成系统在线标定。该通信模块的硬件设计主要采用MAX232芯片构建，确保数据稳定传输，提升系统监控与管理的便捷性与可靠性。
3、 CAN通信作为电池管理系统与整车控制器间的信息通道，实现电池状态参数的实时传输与交互。
