本文阐述了PROFITEST H+E TECH测试仪在充电桩检测中的具体应用步骤与操作方法。
1、 依据IEC 61851标准，检测电动汽车与充电桩的连接性能。

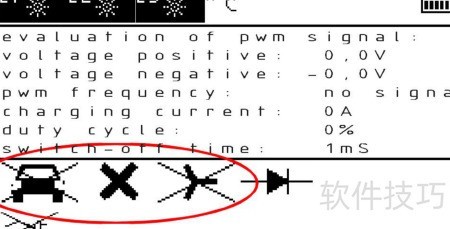

2、 展示车辆当前运行状态信息

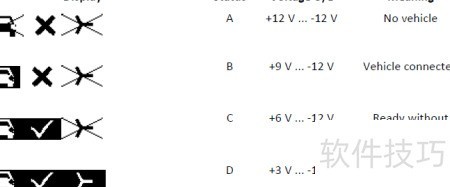

3、 支持依据IEC 61851标准显示车辆状态，包括A（无车）、B（已连接）、C（准备就绪，未充电）和D（准备就绪，正在充电）。

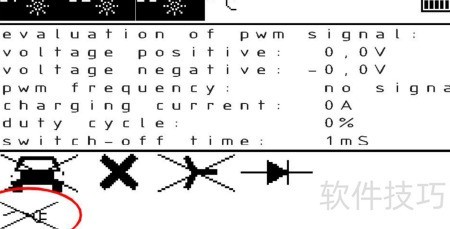

4、 测试仪内置20A充电电缆，可实时显示电缆连接状态。

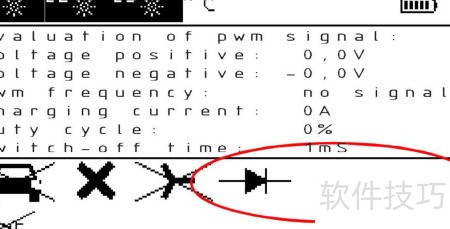

5、 3. 故障状态显示：正常、汽车电路二极管短路、CP与PE短路、L1与PE间漏电（通过跳闸实现RCD检测及断开时间测量）。模拟各类故障可观察充电桩的响应行为。

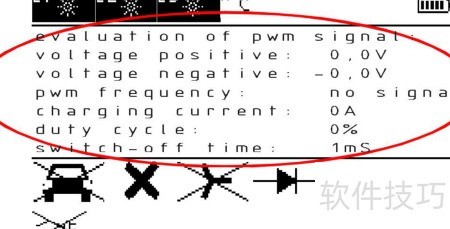

6、 评估PWM信号参数，包括正负极电压、频率（应为1000Hz）、充电电流、占空比及断开时间，确保各项指标符合标准要求。

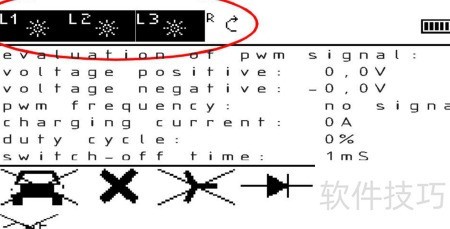

7、 相位与相序

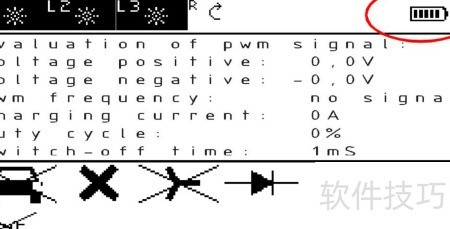

8、 电量充足
