CAXA 3D实体设计中如何操作面拔模命令？
1、 所示

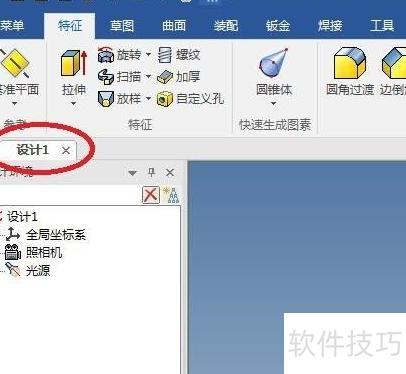

2、 千篇一律地创建全新设计环境。
3、 所示
4、 为节省时间
5、 直接从右侧元素库拖拽一个长方体至三维视图区域。
6、 创建一个长方体用于演示。
7、 所示

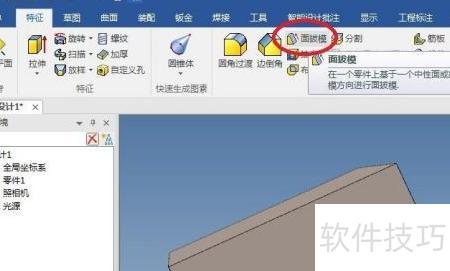

8、 在特征工具栏中单击面拔模图标。
9、 启用此命令
10、 所示
11、 软件左侧属性栏
12、 拔模类型默认为中性面。

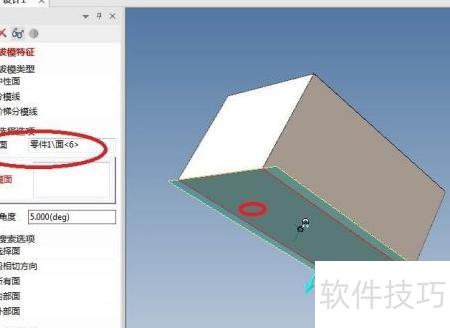

13、 随后，将长方体底面设为中性面，即红色椭圆所在实体平面。
14、 所示

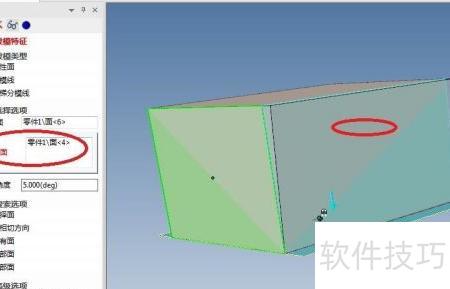

15、 拔模曲面
16、 我们选取长方体的一个侧面。
17、 所示
18、 设置拔模角度
19、 上一步配图已清晰展示相关内容。

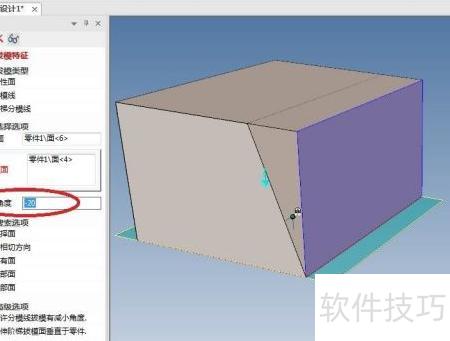

20、 默认拔模角度为5度
21、 此处数值调整为负二十
22、 接着点击属性下方的√，确认生成并退出。

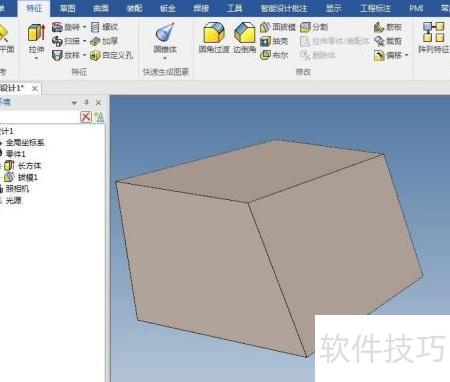

23、 所示
24、 拔模特征已成功创建。
