Pro/E中的筋特征用于增强结构强度，分为轮廓筋和轨迹筋两类，本文重点讲解轮廓绘制的方法与实用技巧。
1、 前期准备

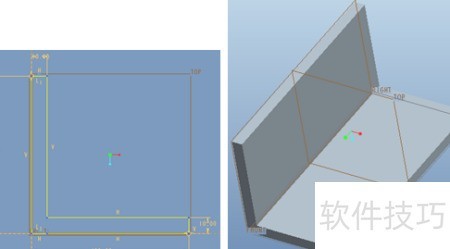

2、 筋特征需在已有实体曲面上创建，例如先通过拉伸生成L形实体，尺寸可自行设定。
3、 点击工具栏中的筋→轮廓筋按钮，或通过菜单栏依次选择插入→筋→轮廓筋。

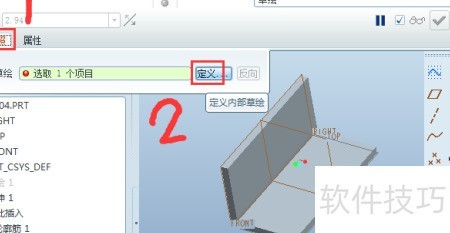

4、 系统将弹出筋控制面板，首先单击参照按钮（步骤一），再单击草绘右侧的定义按钮（步骤二）。

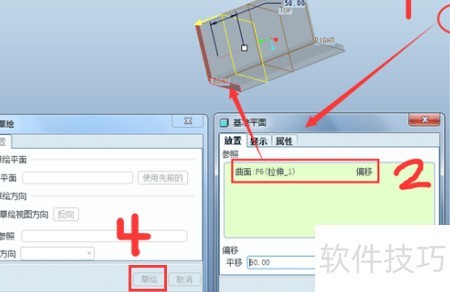

5、 系统将显示左侧的草绘对话框。此时，点击工具栏中的基准面按钮，随即弹出右侧的基准平面对话框。在参照选项中，选择L形实体的左端面作为参考面；在偏移距离栏中输入数值50；确认无误后点击确定，系统即生成一个临时基准面。完成上述操作后，点击草绘按钮，即可进入草图绘制环境，开始后续建模步骤。
6、 此时进入草绘模式，绘制一条斜线后，点击确认按钮退出。

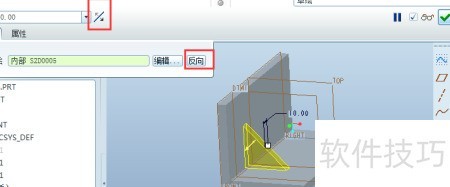

7、 返回筋特征面板，将默认厚度设为10，调整筋的方向与草图方向，预览效果所示。
